PWM逻辑电路及输出电路设计
录入：edatop.com 点击：

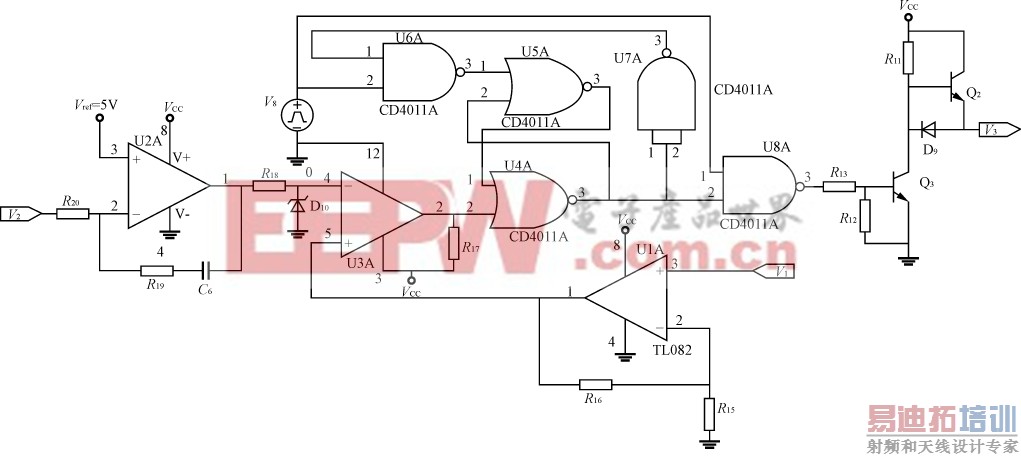

图1中，V8为振荡电路产生的振荡脉冲，其占空比为50％，由该脉冲决定开关器件的工作频率。V1为原边电流采样电阻上的压降，V2为输出电压的反馈值，V3是用于驱动开关管的信号。V2经过PI调节器进行误差放大后输入到比较器的反向端，与输入到比较器同向端的经过误差放大后的V1值进行比较，从而决定V3的脉宽大小。逻辑电路产生的信号经过输出级后用来驱动MOSFET的开通和关断，该信号（V3）的占空比与输出电压的反馈值V2成反比，实现电压反馈式的控制环，同时，该信号的占空比还与输入的直流电压值成反比，以实现电路的前馈控制。V3信号由经过放大后的原边电流的采样电阻上的电压值和经过PI调节器的输出电压的反馈值共同来控制。图2为各个反馈信号的误差放大值、振荡脉冲V8以及MOSFET的驱动信号V3波形。图2中1）为振荡脉冲V8的波形，2）为驱动信号V3的波形，3）、4）为电压反馈和电流反馈值经过误差放大后的波形（V2和V1的波形）。
