这算不算BUG？关于规则
录入：edatop.com 点击：

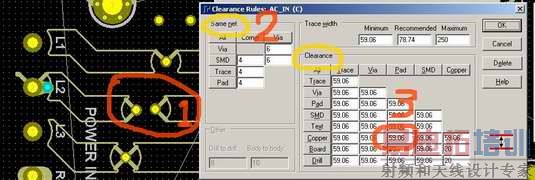

目的：同一网络灌铜的热焊盘隔离带距离设置值小点，不同网络灌铜的距离设置值按不同网络规则距离值。为方便理解图示如下
如图标示1处的隔离带距离（pad-copper，距离太大了），为什么要在标示3处设置呢？在标示2处（同一网络规则）：不能设置同一网络灌铜的隔离带距离？如果在应用这样的规则，请问大家怎样处理？
另外有一个笨法，把标示3处值设小，再用CUT?OUT补充：把不同网络隔离距离按规则处理。但这样会发生事后没检查到或漏掉的错误发生。
如图标示1处的隔离带距离（pad-copper，距离太大了），为什么要在标示3处设置呢？在标示2处（同一网络规则）：不能设置同一网络灌铜的隔离带距离？如果在应用这样的规则，请问大家怎样处理？
另外有一个笨法，把标示3处值设小，再用CUT?OUT补充：把不同网络隔离距离按规则处理。但这样会发生事后没检查到或漏掉的错误发生。
不太了解再说什么，隔离的距离应该就是安全间距吧，如果要按元件分，那就得设置元件的规则
是安全间距与灌铜的热焊盘隔离带距离设置的矛盾。如：要求安全间距3MM（不同网络），但铺在该网络的灌铜热焊盘隔离带距离也一定是3MM，实际上我们是要求灌铜全覆盖或很小隔离带（大电流热焊盘）。上楼说也是一个方法，但设了类规则后，元件规则的COPPER项不能设了（变灰色）
单独设置地网络
