这个标识是表示什么问题
录入：edatop.com 点击：

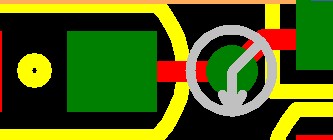

请问大家 这个表示什么？我用的是POWERPCB5.0，谢谢！
我的本意是接地VIA.但总是出这个提示 为什么？
被当作测试点(TEST POINT),,在出GEBER时开窗
学习了
说的对，就是END test point了，我改成end VIA 就好了。
学拉
顶下贴再说。
