LAYOUT过程中有没有人知道这个现象的原因

录入：edatop.com 点击：

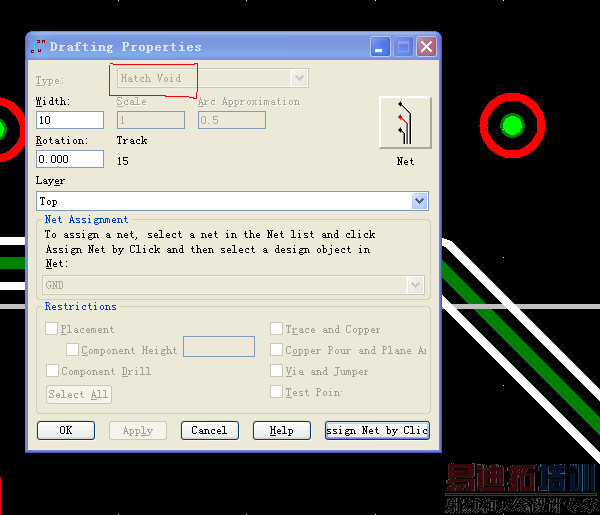

打开一个铺过铜后保存过的PCB设计，此时铜皮已经看不见了，分别打开两个铜皮框的属性，结果分别如下图所示：为什么图中一个铜皮属性类型Type（见橙色框内所示）是Hatch Outline，而另外一个铜皮属性类型Type是Hatch Void?

是这样。

偶没遇到过

是不是你的软件是盗版的啊，关掉，电脑重启试试呢

正常，沒有問題

正常，敷铜信息关掉后不会保存，只保存敷铜区域，可以点ViewNetOK看到所敷的铜

PO一下就好了。
