运算放大器电路固有噪声的分析与测量(第二部分):运算放大器噪声介绍(二)

录入:edatop.com    点击:

  既然我们有了将实际滤波器转换为砖墙式滤波器的算式,那么我们就能很方便地进行功率频谱的积分运算了。请记住,功率的积分运算为电压频谱的平方。我们需将积分结果进行平方根运算转换回电压。方程式 2.3 即由此得出(见附录 2.1)。因此,根据产品说明书中的数据套用方程式 2.2 、方程式 2.3便可计算出宽带噪声。

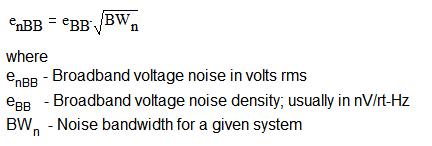

方程式 2.3:宽带噪声方程式

方程式 2.3:宽带噪声方程式。

  我们需记住,我们的目标是测定图 2.3 中噪声源 Vn 的幅度。该噪声源包括宽带噪声与 1/f 噪声。我们用方程式 2.2 与 2.3 可计算出宽带噪声。现在我们应计算 1/f 噪声,这就需求对噪声频率密度图 1/f 区域的功率频谱进行积分计算(如图 2.10所示)。我们可用方程式 2.4 和 2.5 获得有关积分结果。方程式 2.4 将 1/f 区的噪声测量结果归一化为 1Hz 时的噪声。某些情况下,我们可从图中直接读出该数值,有时用方程式更方便求得(见图 2.11)。方程式2.5用归一化噪声、上部噪声带宽与下部噪声带宽来计算 1/f 噪声。附录 2.2 给出了整个演算过程。

图 2.10:1/f 区域

图 2.10:1/f 区域。

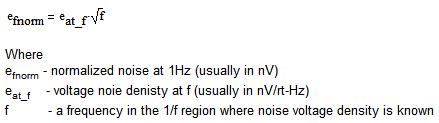

方程式 2.4:频率为 1Hz 时的噪声 (归一化)

方程式 2.4:频率为 1Hz 时的噪声 (归一化)。

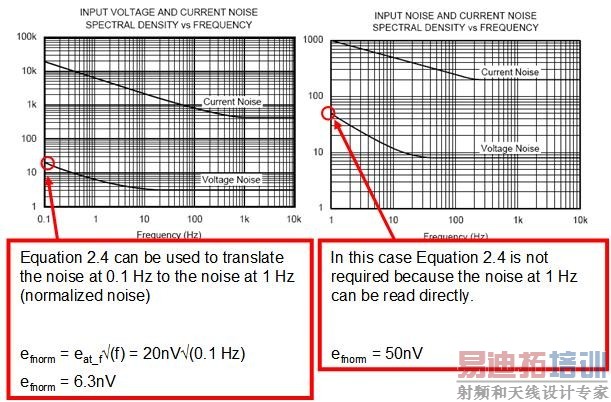

图 2.11:两个 1/f 归一化示例

图 2.11:两个 1/f 归一化示例。

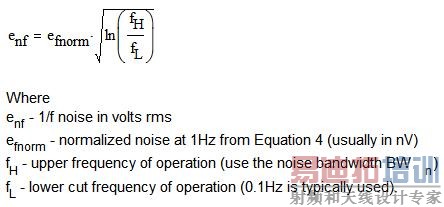

方程式 2.5:1/f 噪声计算

方程式 2.5:1/f 噪声计算。

  在考虑 1/f 噪声时,我们必须选择低频截止点。这是因为 1/f 函数分母为零时无意义(即 1/0 无意义)。事实上,理论上 0 赫兹时噪声趋近于无穷。但我们应当考虑到,频率极低时,其相应的时间也非常长。举例来说,0.1Hz 对应于 10 秒,而 0.001Hz则对应于 1000 秒。对极低的频率而言,对应的时间有可能为数年(如 10nHz 对应于 3 年)。频率间隔越大,积分计算所得的噪声就越大。不过我们也要记住,极低频噪声检测需要很长时间。我们在以后的文章中将更详细地探讨此问题。目前,我们暂且记住这一点,1/f 计算时通常用 0.1Hz 作为低频截止点。

  既然我们已得到了宽带与 1/f 噪声的幅度,现在就用第一部分给出的无相关噪声源算式来叠加噪声源 (见如下方程式 2.6 与本系列文章的第一部分中的方程式 1.8)。

方程式 2.6: 1/f 与宽带噪声叠加结果

方程式 2.6: 1/f 与宽带噪声叠加结果。

   工程师考虑分析方法时通常会担心,1/f 噪声与宽带噪声是否应在两个不同的区域进行积分计算。换言之,他们认为,由于 1/f 噪声与宽带噪声相加后会超出 1/f 区域,从而出现错误。实际上,1/f 区域与宽带区域一样,都涵盖所有频率。我们必须记住,当噪声频谱显示在对数图上,1/f 区在降至宽带曲线以下后影响极小。两条曲线结合明显的唯一区域就在 1/f 半功率频点处。在此区域中,我们看到两区域结合部的情况与数学模型相同。图 2.12 显示了两区实际重叠的情况,并给出了相应的幅度。

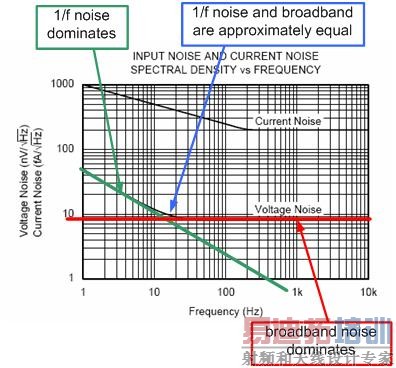

图 2.12:1/f 噪声区与宽带区重叠

图 2.12:1/f 噪声区与宽带区重叠。

现在,我们已得到了将噪声频谱密度曲线转换为噪声源所需的全部方程式。请注意,现在我们已推算出了电压噪声所需的方程式,不过相同的方法也可运用于电流噪声的计算。在本系列随后的文章中,我们将讨论用有关方程式来解决运算放大器电流的噪声分析问题。

本文总结与下一篇文章简介

在噪声系列文章中,本文介绍了运算放大器的噪声模型与噪声频谱密度曲线。此外,我们还介绍了基本的噪声计算方程式。本系列的第三部分将用实例说明实际电路中的噪声计算过程。

致谢!

特别感谢以下人员提供的技术意见

TIBurr-Brown 产品部:

Rod Bert,高级模拟 IC 设计经理
Bruce Trump,线性产品经理
Tim Green,应用工程设计经理
Neil Albaugh,高级应用工程师

作者:TI高级应用工程师, Art Kay

参考书目

Robert V. Hogg 与 Elliot A Tanis 共同编著的《概率与统计推断》,第三版,麦克米兰出版公司 (Macmillan Publishing Co.)出版;

C. D. Motchenbacher 与 J. A. Connelly 共同编著的《低噪声电子系统设计》,Wiley-Interscience Publication 出版。

关于作者:

  Arthur Kay是 TI 的高级应用工程师。他专门负责传感器信号调节器件的支持工作。他于 1993 年毕业于佐治亚理工学院 (Georgia Institute of Technology)并获得电子工程硕士学位。他曾在 Burr-Brown与 Northrop Grumman 公司担任过半导体测试工程师。

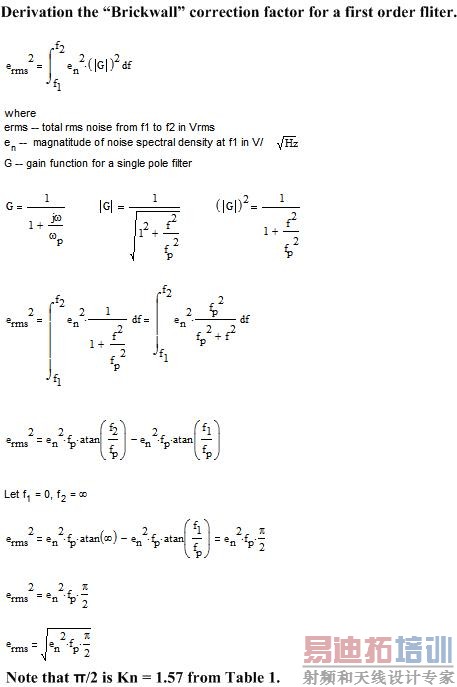

附录 2.1

附录 2.1
附录 2.1。

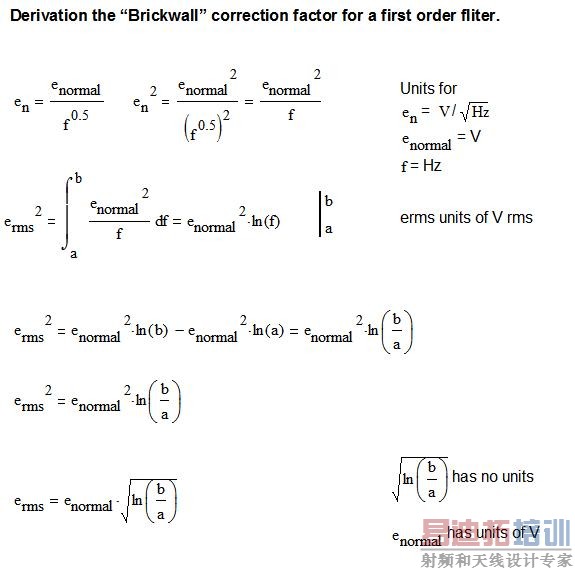

 附录 2.2:

附录 2.2

一阶滤波器"砖墙"校正系数的演算过程。
