小型便携式电子产品采用的锂离子电池或锂聚合物电池的容量较小，大部分在400~1000mAh范围内，与之配套的充电器的最大充电电流为450~1000mAh.由于电流不大，一般采用线性充电器。锂离子电池的不足之处在于对充电器要求比较苛刻，需要保护电路。锂离子电池要求的充电方式是恒流恒压方式，为有效利用电池容量，需将锂离子电池充电至最大电压，但是过压充电会造成电池损坏，这就要求较高的控制精度。另外，对于电压过低的电池需要进行预充，充电器最好带有热保护和时间保护，为电池提供附加保护。因此，安全有效的锂离子电池充电器对于锂离子电池来说就是必须而且是必要的。

锂离子电池充电器外接限流型充电电源和P沟道场效应管，可以对单节锂离子电池进行安全有效的快充，其最大特点是在不使用电感的情况下仍能做到很低的功率耗散，采用8脚μMAX封装。充电控制精度达0.75%，可以实现预充电，具有过压保护和温度保护功能，最长充电时间限制为锂离子电池提供二次保护，锂离子电池充电器的浮充方式能够使电池容量充至最大。当充电电源和电池在正常的工作温度范围内时，插入电池将启动一次充电过程；充电结束的条件是平均的脉冲充电电流达到快充电流的1%，或时间超出片上预置的充电时间。锂离子电池充电器能够自动检测充电电源，没有电源时自动关断以减少电池的漏电。启动快充后打开外接的P型场效应管，当检测到电池电压达到设定的门限时进入脉冲充电方式，P沟道场效应管打开的时间会越来越短，充电结束时，LED指示灯将会按12%的周期闪烁。

近年来，一些用电量稍大的便携式电子产品（如便携式DVD、矿灯、摄像机、便携式测量仪器、小型电动工具等）往往采用1500mAh到5400mAh容量的锂离子电池。若采用500~1000mA充电电流充电器充电，则充电时间太长。

有人提出：能否在1A线性充电器电路中加一个扩流电路，使充电电流扩大到2~2.5A，解决3000~5400mAh容量锂离子电池的充电问题。如果扩流的充电器性能不错、电路简单、成本不高，这是个好主意。笔者就按这一思路设计一个扩流电路。这电路采用型号为CN3056的1A线性充电器为基础，另外加上扩流电路及控制电路组成。

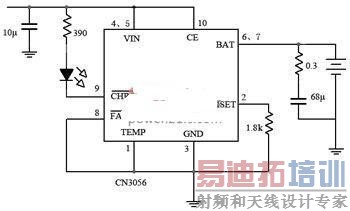

CN3056简介

CN3056组成的充电器按恒流、恒压模式充电，若充电电池电压0.5V时，其输出特性几乎是一水平直线；在不同的VDS时，ID是恒流。从图4也可以看出，在-VGS增加时，ID也相应增加。

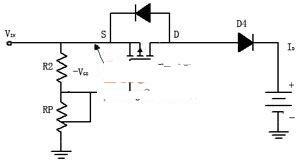

图3括流部分电路

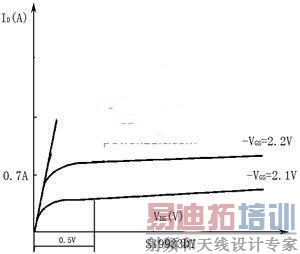

图4 P-MOSFET输出特性

2控制部分电路

控制部分电路的目的是要保持原有的三阶段充电模式，在预充电阶段及恒压充电阶段不扩流，扩流仅在恒流阶段，如图5所示。

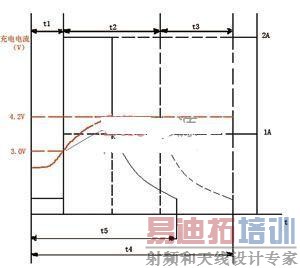

图5扩流电路的电流表现

原充电器以1A电流充电，若扩流电流为1A，则在恒流充电阶段时充电电流为2A.图5中红线为充电电池电压特性、黑线为充电电流特性，实线为加扩流特性，虚线为未加扩流特性。从图5可看出：扩流的充电时间t5比不扩流的时间要短；并且也可以看出：扩流仅在恒流充电阶段进行。

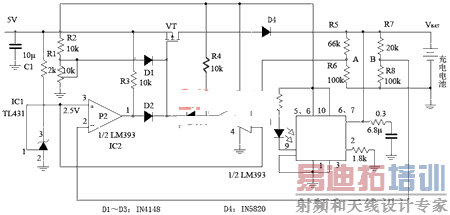

为保证扩流在电池电压3.0V开始，在电池电压4.15V时结束，控制电路设置了窗口比较器，在电池电压（VBAT）为3.0~4.15V之间控制P-MOSFET导通。在此窗口电压外，P-MOSFET截止。
