适用于LED灯泡和T8灯管驱动器LYTSwitch-0全方位评测

录入:edatop.com    点击:

LYTSwitch-0产品系列专门为低成本LED灯泡和T8灯管应用而设计。LYTSwitch-0器件在一个单片IC上集成了一个700 V功率MOSFET、振荡器、开/关控制方案、EMI降低和多种控制功能(包括逐周期检测的电流限流及热关断电路)。

LYTSwitch-0器件的效率达到90%以上,可在典型应用中以优于+/-5%的调整精度提供恒流输出。其功率因数在115 VAC下大于0.8,在230 VAC下达到0.55,可满足ENERGYSTAR V1第3稿的北美消费类照明标准。

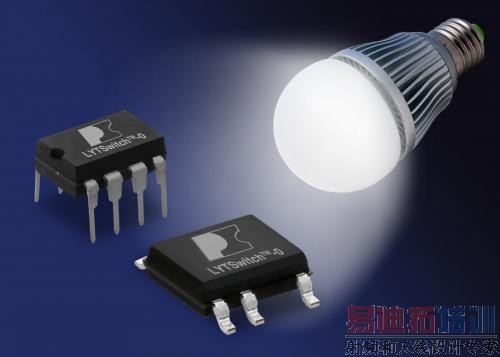

LYTSwitch-0

LYTSwitch-0

小编为大家整理了网友对LYTSwitch-0的使用评测,希望对大家的学习有所帮助。

led社区会员zhangjsh:感谢led社区提供的评测套件,由于前些天没在家,所以前天才拿到套件,很高兴。现在正在准备LED先用现成套件做实验。取得数据后再进行双板联调。下面先上照片。

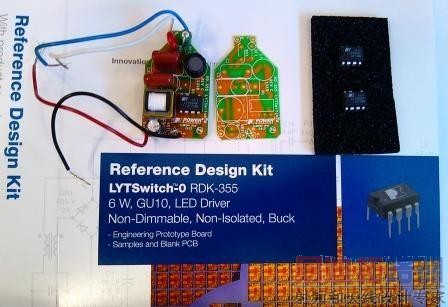

LYTSwitch-0开发套件全家福

LYTSwitch-0开发套件全家福



上星期六去了一趟中关村买到LED,为配合这次竞赛选购了两种器件一种是3528LED 大致参数是:电压3~3.2V;电流20mA;色温9000~12000;亮度约为4Lm。另一种是5630LED 大致参数是:电压3~3.2V;电流120mA;色温6000~6500;亮度约为50~55Lm。昨天,我用3528LED制作了一块满天星灯板见下图。

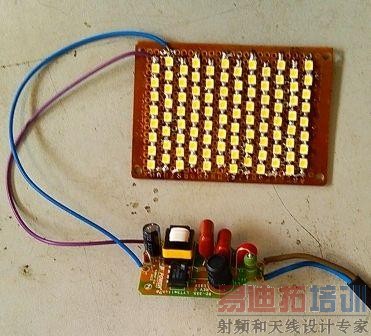

用3528LED制作的满天星灯板

用3528LED制作的满天星灯板



点亮后效果如下图

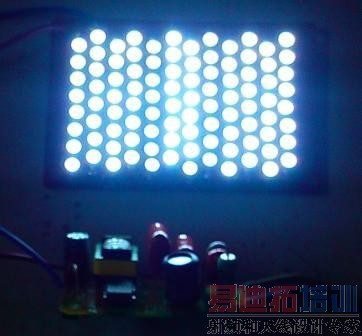

点亮后的效果

点亮后的效果



初步参数计算:根据"Reference Design Report for a 6 W Non-Dimmable, Non-Isolated Buck LED Driver Using LYTSwitchTM-0 LYT0006P"给出条件 输出参数:54V110mA和已知LED参数单管电压降3~3.2V;电流20mA,由单管电压降求串联数量;而由单管电流求并联路数。

1、串联数量=54/3.2=16.87 取16支

2、并路数=110/20=5.5     取6路

基本结构与实测工作参数:

16串6并结构,实测灯端电压48伏;工作电流105mA;芯片表面温度 35℃ LED表面温度 60℃,先展示一下我的仪表。

测试中用到的部分仪表

测试中用到的部分仪表

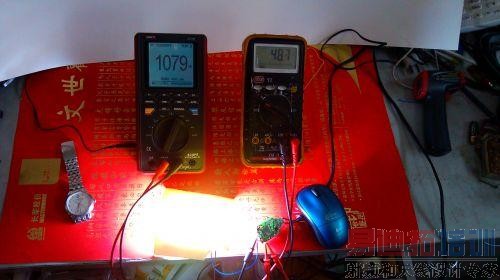

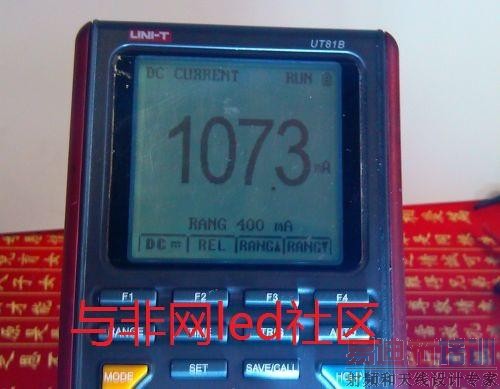

正常点亮满天星时的工作电流107mA,小于额定工作电流。

正常测试时电流值

正常测试时电流值

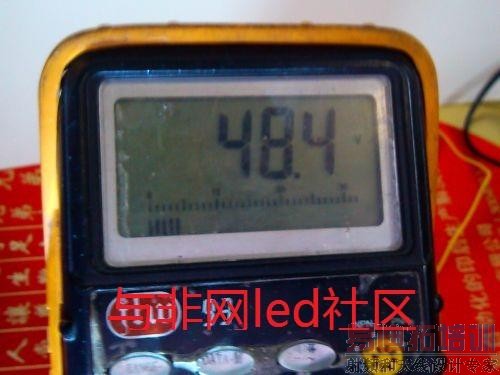

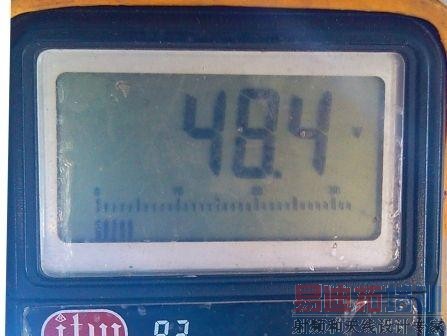

正常点亮满天星时的工作电压48.4V.

电压显示

电压显示

连续工作2小时电参数比较稳定。

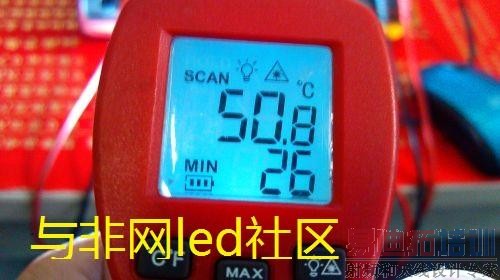

此照片显示点亮满天星时LED未加散热时表面温度。

未加散热时的温度

未加散热时的温度



在PCB下面放置了一块70X50X15的铝合金后,温度大幅下降。

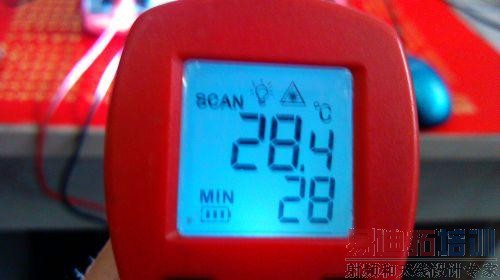

加散热时的温度

加散热时的温度



测试时的现场照片,为了测试准确防止光干扰,用一块白卡纸将电珠表面遮盖,这样照片更清楚。

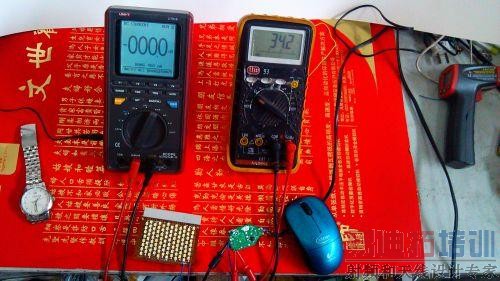

下图为未通电时的测试现场状态。

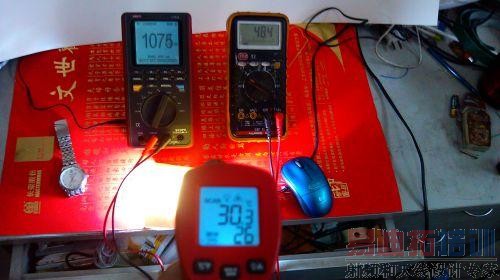

评估板上集成电路位置上的温度只有30度,通电两小时后依然稳定。



下边用借到一次综合测试仪表再测量功率因数,一次电流等参数,并试着计算评估板的效率。

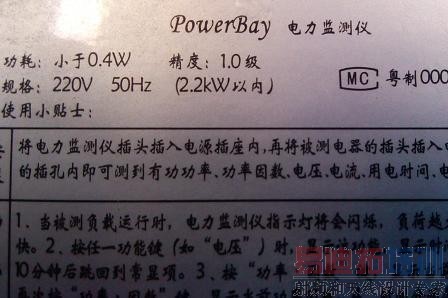

现在开始测试功率因数,先看一下我找到的仪器,POWERBAY 专业版电力检测仪。精度等级1.0级相对于数字万用表精度高了很多。

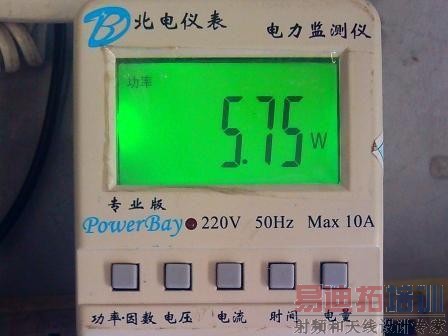

一次测功率5.7W



实时电压235.8V

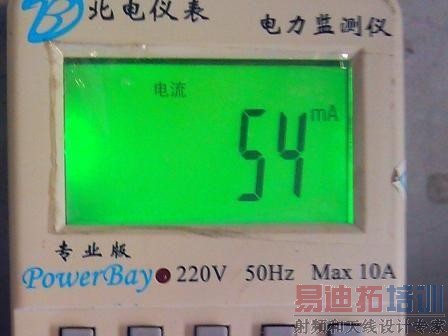

一次电流54mA

二次电压为48.4V

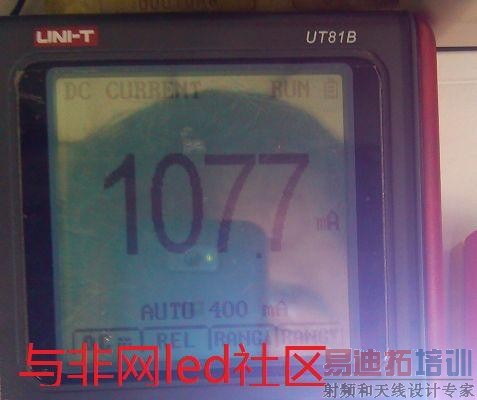

二次电流值为107.7mA 。



由于电力检测仪是一台真有效值仪表,且精度较高,所以,所测试的一次交流功率可视为相对准确。大致计算等的效率为

效率=(二次电压*二次电流/一次有功功率)X100

    =(48.4V*107.7mA/5.75W)*100=90.65%

由于万用表精度所限,以上计算只是近似值。
