MIC2951构成的5V限流器电路
录入：edatop.com 点击：

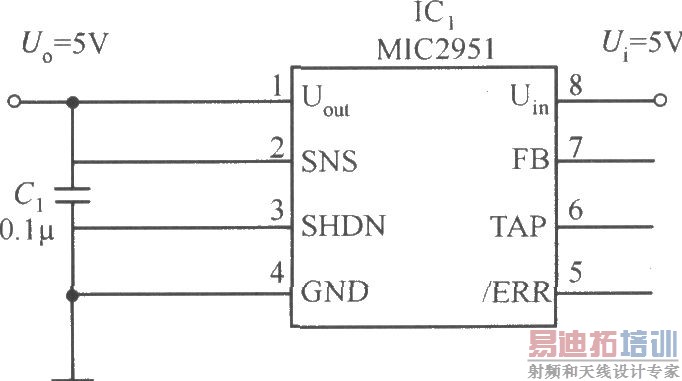

如图所示的电路为由MIC2951构成的5V限流器电路。根据负载电流的不同，其输入与输出间的最小压差范围为40～400mV。MIC2951输入端第8脚接芯片内部PNP功率晶体管的发射极，输出端第l脚接PNP功率晶体管的集电极，功率晶体管基极接芯片内部误差放大器的输出端，按照如图的接法，误差放大器的输出为负电位，因此PNP功率晶体管工作在线性放大区，其发射极(输入端8脚)电流等于集电极(输出端1脚)电流与基极电流之和。由于基极电流微无其微可以忽略。输出的电流被限制在输入电流的范围之内。
