最简单的方式来理解阻抗、反射和端接

在深入学习电磁场之后，就觉得高中物理老师不应该用水流来比喻电流。结果到了自己去和别人讲阻抗反射，发现用水来做比喻还是很方便轻松的。所以之前在电源滤波的系列文章中，高速先生就多次请“水”来友情出演。这不，欢迎我们的“水”再度出场。

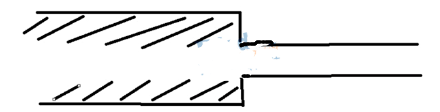

线路上阻抗不一致，就像水管有粗有细，对水流的阻力也就有大有小。粗的水管“阻力”小，细的水管“阻力”大。

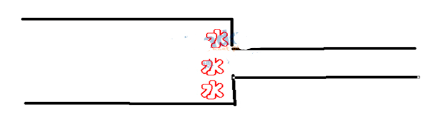

假设在水管粗细不一的地方，水会被反射(水说：冤枉啊，我不会反射!导演：让你演出，你就兢兢业业当好演员，不许抗议)



由于水管粗细不一，一部分水继续往前流，另一部分水被反射了。

2、怎么解决反射问题

既然反射的原因是水管粗细不一，那么解决反射问题就很简单啦：

把粗的水管塞一塞，变得细一点



或者把细的水管通一通，变得粗一点



水管一样粗了，水就不反射了。那么电路中怎么堵水管和通水管呢

我们在阻抗低的一端串接一个小电阻，等同于把水管塞一塞。或者在阻抗高的一端并联电阻到地或者电源，俗称上拉下拉，等同于给电流增加路径，相当于疏通水管。

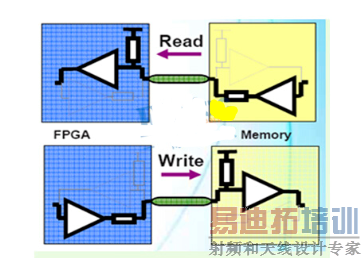

由于电路中，驱动端阻抗比较小，通常是17欧姆左右到40欧姆之间，对应到水管，就是比较粗的部分，所以驱动端需要加串阻。接收端通常都是高阻，对应到水管，就是比较细的部分，所以我们需要使用上下拉电阻来匹配。



我们不能把串阻放到末端，这样等于把细的水管堵的更细了。然后上下拉也不能放在始端，不能把粗水管通得更粗。

很简单的道理，今后布局的时候要注意这个问题了哈。
