问一个穿心电容的PCB封装问题
录入：edatop.com 点击：
刚刚修改的封装：将中间的接地焊盘分为2块，在这2个焊盘中间接一个方形via。
还没检验过，哪位达人有好的穿心电容PCB封装方法噶？
还没检验过，哪位达人有好的穿心电容PCB封装方法噶？
这样接屏蔽效果能好么？好产品不要怕加工麻烦……
纯手工打造又何妨，这种产品本来量就不大……
屏蔽效果？请教
这样改想降低些接地电感。
看不懂，贴个图
原先的封装

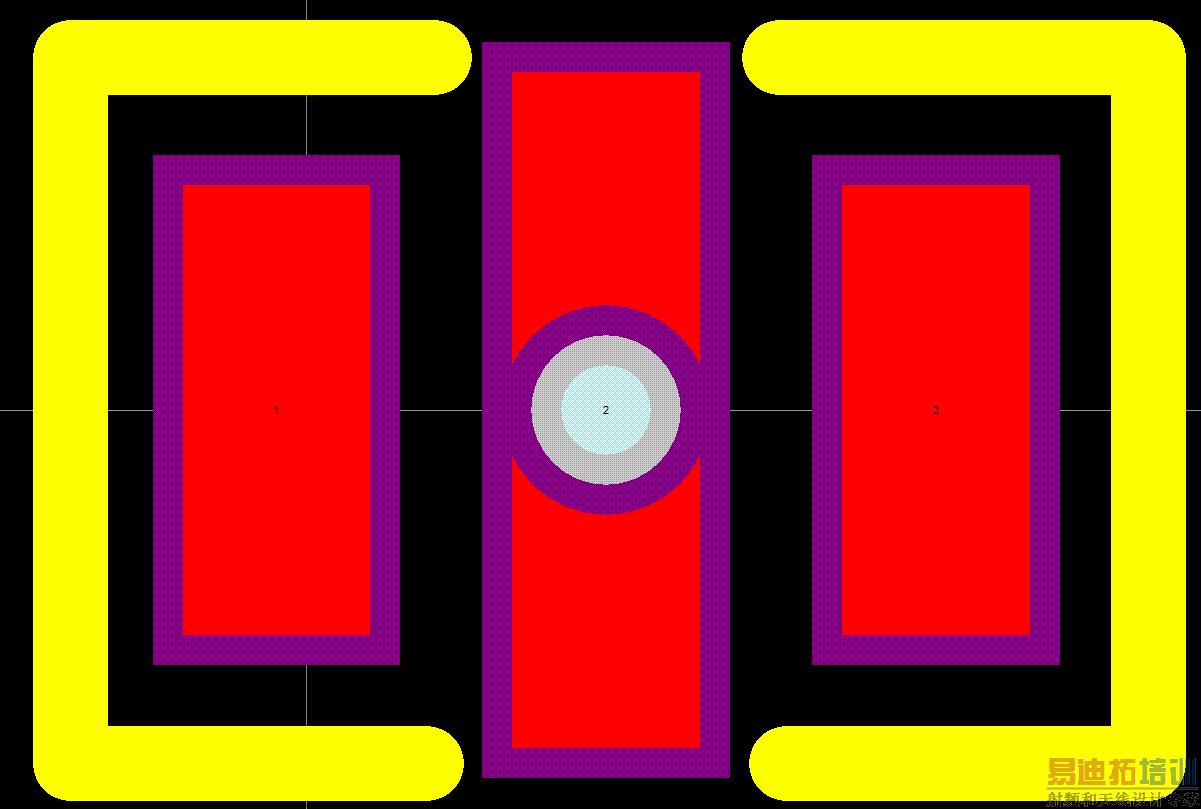

现在修改完的
看一本器件书上的封装没有via，不知道这样做了会是怎么个结果。
没用过这种电容呵呵
呵呵，郭大哥经验多多
看看怎么做这个封装用起来效果好
等等，先确定你说的穿心电容是哪一种……
直焊式镀金：
疏忽了，不好意思噶
是表贴的三端穿心电容
