问如何制作不规则电路板？
录入：edatop.com 点击：
在布线之前，如何在Protel里面制作不规则电路板？
例如电路板中间有几个多边形空位，用来使底盖上盖通过，不用螺丝就能固定。
例如电路板中间有几个多边形空位，用来使底盖上盖通过，不用螺丝就能固定。
在机械层画，机械层画的线条等效于切口
形状最好由圆弧和直线组成，其他形状的要开模。
传个图

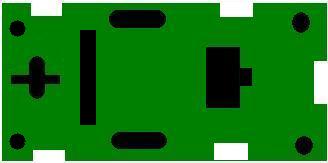

刚才不能传图，现在可以了。画在机械层，但是3D效果出不来。而且有空位置的地方要手动布线，自动布线会覆盖空位。原来的方法是，用填充在Multi-Layer把有空处覆盖，这样就可以避免布线到上面，而且有电气检查防止有线或者焊盘在布线时候出错到有空的位置。不知道Protel本身是否能够有在PCB编辑器里面就能做出多空板，然后3D可以仿真出来效果？
