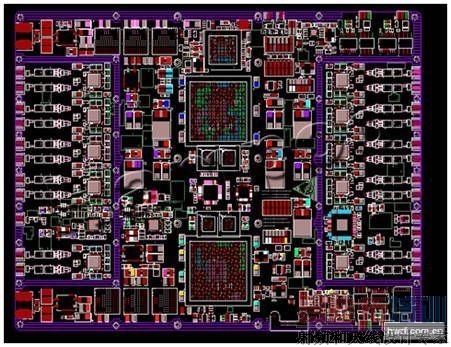

16层16通道中频采样板
录入：edatop.com 点击：
汉普专稿：http://www.hampoo.com/cases/caseview/78
PCB设计难点：
16路中频采样通道，AD6655, DAC5687.FPGA(Virtex-5)+DSP,16层板，模拟线路板布局的处理，时钟、电源都是影响整个性能的关键地方.客户对指标的要求很高
解决方案：
按照数字模拟严格分区，保证模拟输入纯净信号，电源，地隔离处理，去藕最优化分布。保证模拟部分供电纯净，最优时钟PCB布线,降低采样时钟抖动最大化ADC性能、对PLL关键电路多次评审讨论最优化线路板布局布线。
客户评价：
客户反馈各项测试均能达到预期的指标
PCB设计难点：
16路中频采样通道，AD6655, DAC5687.FPGA(Virtex-5)+DSP,16层板，模拟线路板布局的处理，时钟、电源都是影响整个性能的关键地方.客户对指标的要求很高
解决方案：
按照数字模拟严格分区，保证模拟输入纯净信号，电源，地隔离处理，去藕最优化分布。保证模拟部分供电纯净，最优时钟PCB布线,降低采样时钟抖动最大化ADC性能、对PLL关键电路多次评审讨论最优化线路板布局布线。
客户评价：
客户反馈各项测试均能达到预期的指标
