如何将 片信息导入Capture的标题模板
录入：edatop.com 点击：
在画原理图时希望把公司的logo和一些图片信息一起放入标题模板，这样只要调用标题模板就可以实现所有原理图标题模板的一致性，做这样的模板库有三个步骤：
（1）在FileNewLibrary 新建一个如图1的库或安装目录C:CadenceSPB_15.7 oolscapturelibraryCAPYSM.OLB 。这里存放着模板的库。将模板库titleblock Copy出来打开修改

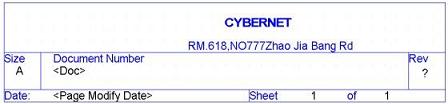

图1 新建模板
（2）在库的编辑环境下placepicture导入bmp格式的文件,调整图片大小，修改标题文字和外框如图2

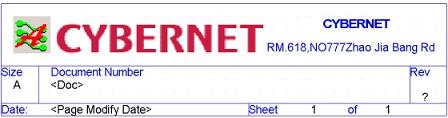

图2 修改模板

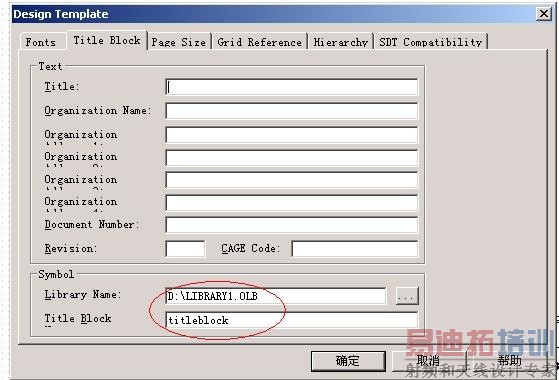

（3）然后，将做好的库保存在无中文字符的路径，要使用这个模板，必须在OptionDesign TemplateTitle Block键入Library name和这个模板的名字如图3，对于模板的改变对当前的项目无效，只对重新New的Design有效.
图3 保存路径
