在PROTEL 2004 中建立自己的个性模板

首先建个空的原理图文档.如图

将其保存为SCHDOT 格式。。。看好了。。是SCHDOT,不是SCHDOC.

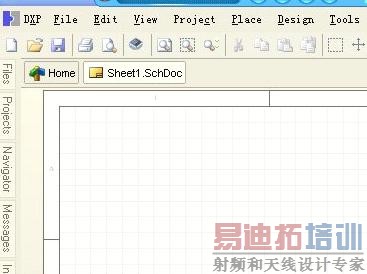

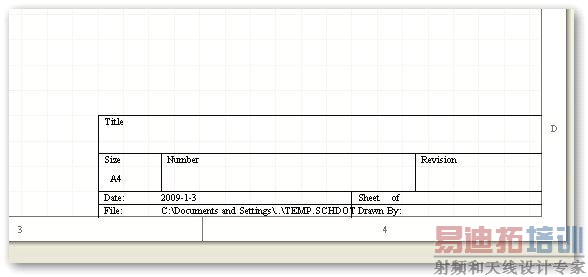

回到PROTEL 2004。。。看到左下角有个如下图的信息说明栏。。我们要改的就是这里。。！

然后：单击右键找到document options 将复选框title block 的钩去掉。
去掉后。。信息说明栏就消失了。。
这时你可以用非电气属性的线划出自己想要的框框！！
在自己所画的表格中标注文字，就要用到place/ txt string 这些只是标明一些标题如“图名”，“设计人”等。
下面是我随便画的。。。大家可以根据自己的爱好来加！！

下面来加链接。

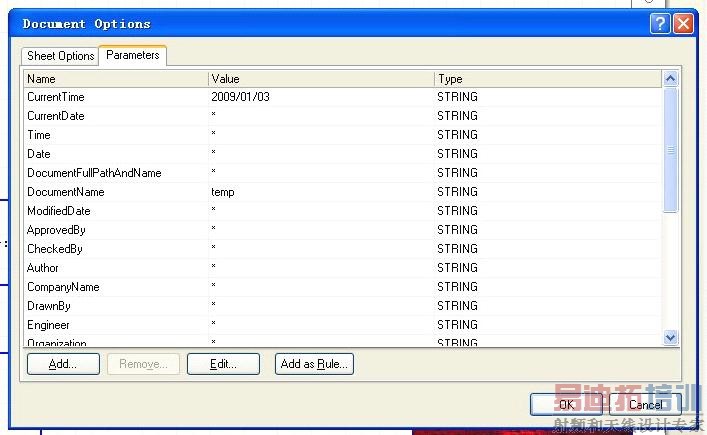

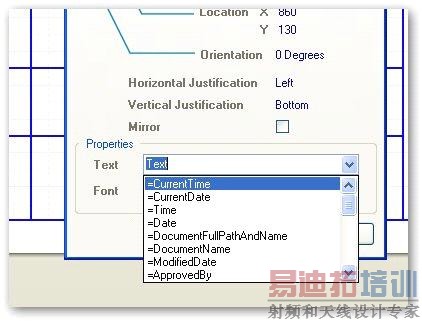

它后面的表格中的文字要用超联接的方式标明。在place /txt string 中编辑文字的下拉菜单中选择currenttime，time 等。。这些超联接的文字要在document options 下的pararmeters中填。如下图.

这是加当前时间，也就是日期。不过加什么也没关系只要你自己知道如何对应！如下图：

这些超联接的文字要在document options 下的pararmeters 中填。一定要找好对应的。

弄好了。。点OK!
也可以加图片：点击place /Drawing tools//graphic 选择一定的空间就可以在其中加入图片了。如下图：

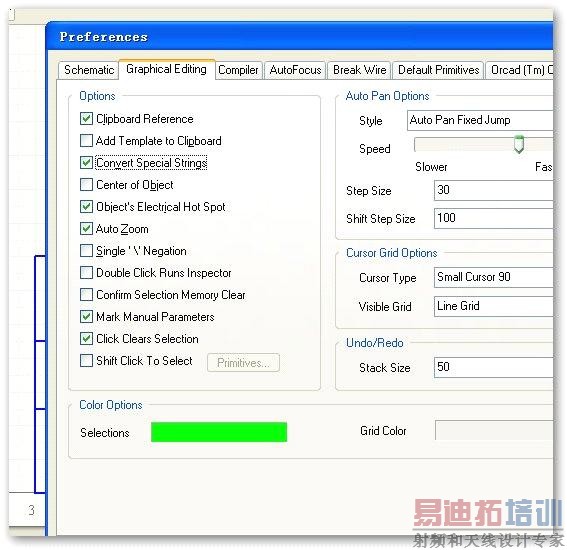

要想你编辑的内容能在其中显示出来，你还要点击右键prefernces 在选项卡中选择graphical editing 把复选中的第三个选上。

点确定。。。。你的内容就出来了。。！！！
大家是不是看到第二不是日期而是时间，这就是我们当时选区的“Currenttinme”要时期就找。“Currenttdata”。。

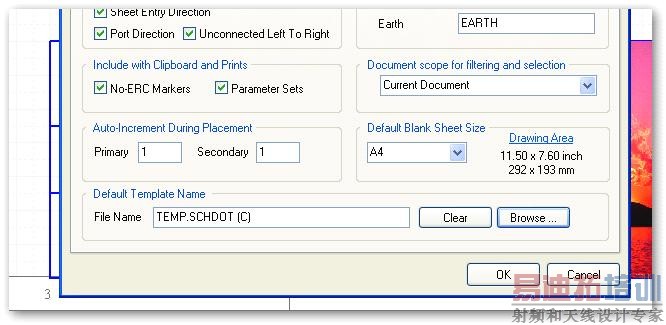

要想一打开DXP 就是你的sheet 你还要把prefernces 中的第一个选项卡中的最后一拦file name 中的文件选成你的模版。

好了。一个模板弄好了。。。保存。关掉，我们来新建成一张原理图，看看。
如果有什么不理想的地方就再进模板调试。
