PCB板布线工艺要求

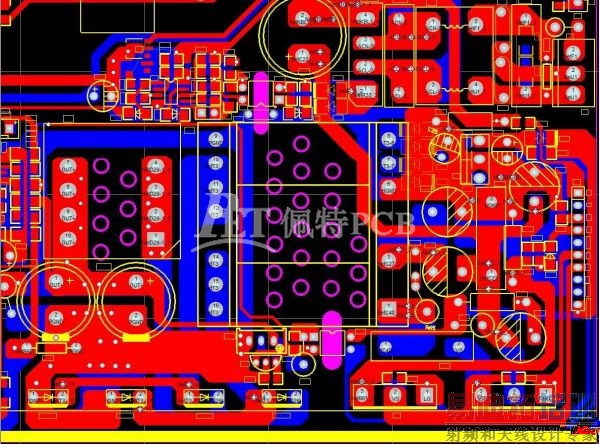

PCB板布线不但有规则标准，还有严格的工艺标准，易迪拓培训(edatop.com)为大家介绍PCB板的布线工艺。

① 线一般情况下，信号线宽为0.3mm（12mil），电源线宽为0.77mm（30mil）或1.27mm（50mil）；线与线之间和线与焊盘之间的距离大于等于0.33mm（13mil），实际应用中，条件允许时应考虑加大距离；布线密度较高时，可考虑（但不建议）采用IC脚间走两根线，线的宽度为0.254mm（10mil），线间距不小于0.254mm（10mil）。特殊情况下，当器件管脚较密，宽度较窄时，可按适当减小线宽和线间距。

② 焊盘（PAD）焊盘（PAD）与过渡孔（VIA）的基本要求是：盘的直径比孔的直径要大于0.6mm；例如，通用插脚式电阻、电容和集成电路等，采用盘/孔尺寸1.6mm/0.8mm（63mil/32mil），插座、插针和二极管1N4007等，采用1.8mm/1.0mm（71mil/39mil）。实际应用中，应根据实际元件的尺寸来定，有条件时，可适当加大焊盘尺寸；PCB板上设计的元件安装孔径应比元件管脚的实际尺寸大0.2～0.4mm左右。

③ 过孔（VIA）一般为1.27mm/0.7mm（50mil/28mil）；当布线密度较高时，过孔尺寸可适当减小，但不宜过小，可考虑采用1.0mm/0.6mm（40mil/24mil）。

④ 焊盘、线、过孔的间距要求

PAD and VIA ： ≥ 0.3mm（12mil）
PAD and PAD ： ≥ 0.3mm（12mil）
PAD and TRACK ： ≥ 0.3mm（12mil）
TRACK and TRACK ： ≥ 0.3mm（12mil）

密度较高时：

PAD and VIA ： ≥ 0.254mm（10mil）
PAD and PAD ： ≥ 0.254mm（10mil）
PAD and TRACK ： ≥ 0.254mm（10mil）

TRACK and TRACK ： ≥ 0.254mm（10mil）5布线优化和丝印“没有最好的，只有更好的”！不管你怎么挖空心思的去设计，等你画完之后，再去看一看，还是会觉得很多地方可以修改的。一般设计的经验是：优化布线的时间是初次布线的时间的两倍。感觉没什么地方需要修改之后，就可以铺铜了（Place-》polygon Plane）。

铺铜一般铺地线（注意模拟地和数字地的分离），多层板时还可能需要铺电源。时对于丝印，要注意不能被器件挡住或被过孔和焊盘去掉。同时，设计时正视元件面，底层的字应做镜像处理，以免混淆层面。
