PCB通孔返工诀窍,精致PCB板怎样焊造

录入:edatop.com    点击:

在我看来,PCB焊接是一种艺术。通过不断的练习,你能轻易学会组装复杂的电路板与小螺距SMD芯片。在学习的路上,再学习积累几个的PCB焊接技术的诀窍,虽然不会起到立竿见影之效,但会帮助你焊接容易得多。

然而,无论你有多久的PCB焊接经验,你还是会时不时的犯愚蠢的错误。譬如,你会把一个芯片放错方向,或使用一个不正确的电阻器,还有就是焊接头焊在了错误的一侧板等。

错误只能尽量减少,而无法避免。既然这样,这就需要应对返工和最令人沮丧的涉及通孔零件的返工场景。焊锡必须被完全移除。这可能需要数小时的时间,用吸锡器将焊料弄干净。但是,为应对头痛的通孔的返工,现在我们破例为大家介绍一种独门秘招——“拍击法”消除焊接。

免责声明:如果处理不当,可能会引起危险,所以这个方法不适合焊接初学者。如果你是新手焊接,尝试使用一个吸锡器而不是这种技术。不管你的技能水平达到何种程度,都应该穿安全眼镜。

1
作为一个例子,首先,摆在你面前的应该是一个工具包、焊接头和一块返工PCB板。

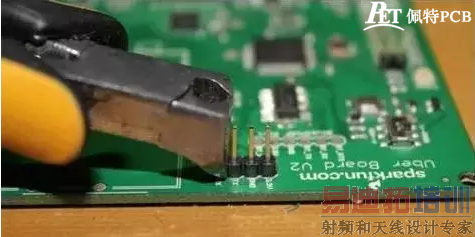

2
先用钢丝钳除去飞线头针

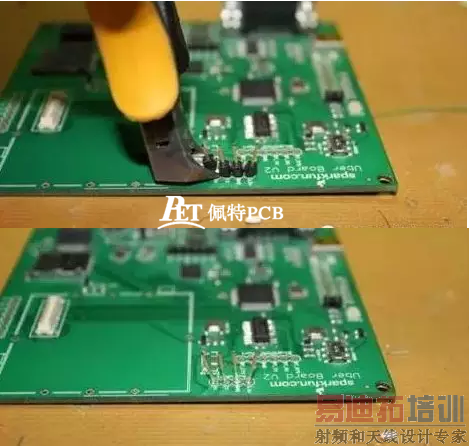

3
现在可以滑动塑料碎片,图中可看到裸金属。这使头针,可以将它们逐个移除。

4
现在遇到棘手的问题。在原来焊接的头针上,我把返工PCB板与较“短”的一边,用持有烙铁在焊点直到焊料融化。

5
拿着这块板,直到焊料融化

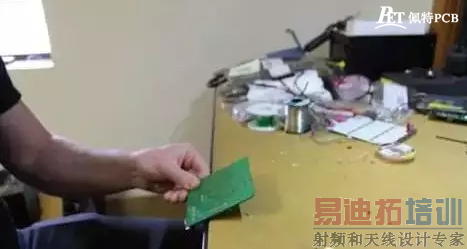

6
当用返工PCB板拍击桌面,液态焊料就会(和头针)落到工作台。锡的高温很高,所以要小心。一旦焊料已经离开了PCB板的通孔,它将在一秒内再次凝结成为固体。如果有的焊料或头销仍旧不出来,通过这个动作,简单地重复这个过程。我这样做的每个插脚,直到所有的焊焊接是清晰的。

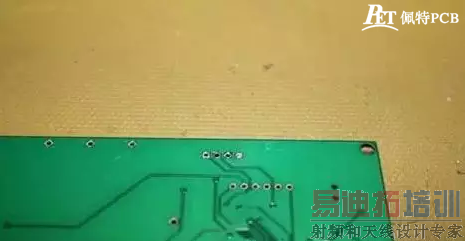

7
图中,有几个焊点已经被清除。
