PCB板上的元器件检测原理
录入：edatop.com 点击：
由于电子产品自身的精密性要求，所以在产品的生产过程中各道工序都环环相扣，那么我们就必须保证每道工序的质量。 例如PCB线路板的设计工艺流程包括PCB原理图的设计、电子元器件数据库登录、PCB设计准备、区块划分、电子元器件配置、配置确认、布线和最终检验。在流程过程中，无论在哪道工序上发现了问题，都必须返回到上道工序，进行重新确认或修正。
在本案例中，我们用来检测PCB板各元器件的有无及电阻器件的极反。

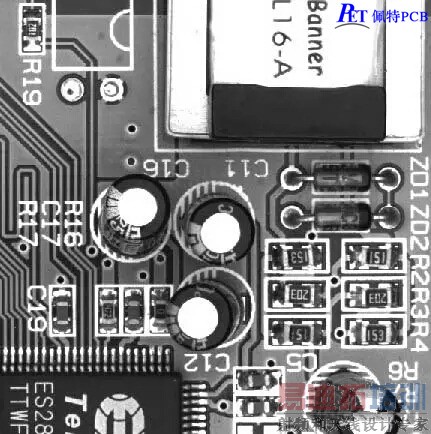

如下图一个PCB板图片：
根据检测要求，需要检测PCB板上各个字符的缺失及正误，电容的有无，电阻的极反。
检测原理：本案例中利用emvp软件进行检测。通过合格产品建立各个板块的标准模板，并设置好相应的参数，每个检测框都可以同时进行检测，每次将检测结果与模板相似度比较，最终判定此产品是否合格。
