高速PCB设计仿真讲座二十一

3.5   SigWave 的使用简介

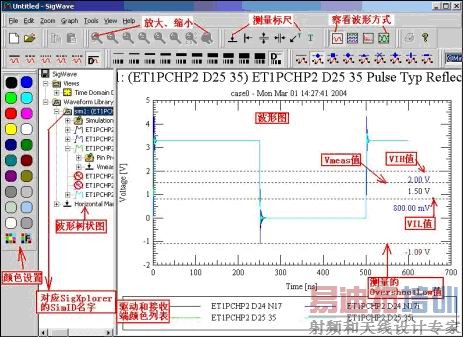

点击仿真按钮后Cadence会自动打开下面的 SigWave仿真波形窗口：

对左边的一些波形的名称举例解释如下：

l D24 N17 表示拓扑中 D24器件 N17 Pin 处的波形；

l D24 N17_buffdly 表示接测试负载时 N17 Pin 处的波形；

l D24 N17_buffdlyi 表示接测试负载时 N17 Pad 处的波形；

l D24 N17i 表示拓扑中 D24 器件N17 Pad 处的波形；

注意对于 buffdly和 buffdlyi 的波形只有驱动端才有，对接收端，都只有输入端 Pin 与 Pad 的两个波形。

图 3－19  SigWave仿真波形窗口

l 通过选择水平标尺我们可以很方便的测量出 OvershootHigh和 OvershootLow等等。

l 通过选择水平相对标尺我们可以很方便的测量出 NoiseMargin等等。

l 通过选择垂直标尺我们可以很方便的测量出 BufferDelayRise和 BufferDelayFall等等。

l 通过选择垂直相对标尺我们可以很方便的测量出 PropDelay等等。

这些值在 SigXplorer的下边的 Results 标签栏中都有具体的结果，上边只是介绍一下如何在 SigWave中进行测量的方法。
