全志平板电脑PCB设计规则三

USB篇

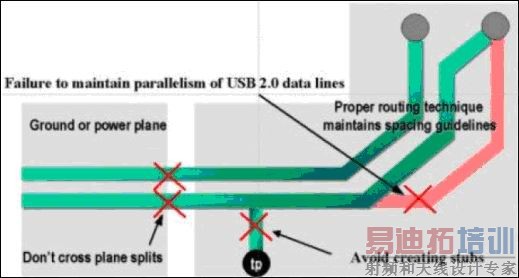

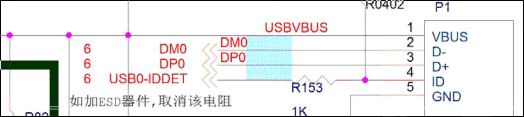

1.       USB的走线，DP/DM为差分对走线，阻抗为90 欧姆：

HDMI篇

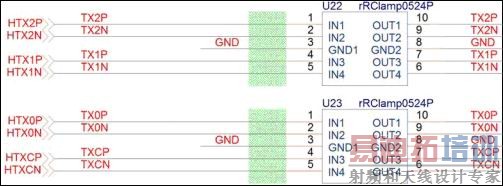

1.       HDMI的走线，如下图有 4组差分对走线，阻抗 100 欧姆：

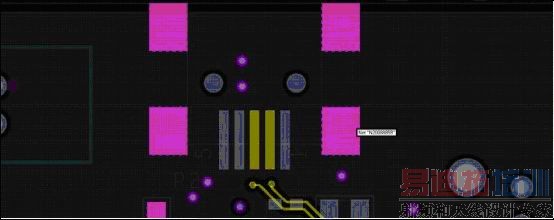

2.       由于HMDI的速度比较高，走线需要拐角的时候必须采用圆弧的方式：

LVDS篇

1.       LVDS有5组差分对走线，阻抗 100欧姆；

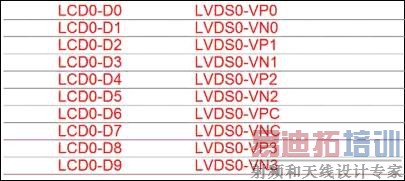

如果需要 LVDS 兼容 RGB 输出的话，先以 LVDS 的走线方式接到 LVDS 的屏座，然后再接到 RGB的屏座，并且LVDS 与RGB 之间接排阻；

G-SENSOR篇

1.GS的摆放原则是右上方放置PIN1脚，与屏平行放置，放在屏的左上方.

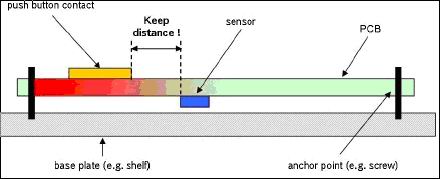

2.由于GS是微机件，所以在布局的时候要注意离开螺丝、远离按键、远离发射源、.不能在螺丝的夹角、避免超声波制程、放在板边（1CM） 。

天线篇

1. WIFI-BT、GPS、3G天线的阻抗都是 50 欧姆，由于使用的天线差异，具体的布线方式请根据使用的天线来定。

2.就 2.4G而言，波长为 125MM，天线的长度则为 1/4波长。

3.为了不让天线变成单向天线，请将天线在顶层走线，并且镂空下面所有层的金属层。

4.WIFI、BT可以共用一个天线。

屏蔽篇

1.需要屏蔽的电路有：CPU-DDR、PMU、背光、WIFI。

铺铜篇

1.大面积铜箔应当用隔热带与焊盘相连，避免由于热容过大，造成虚焊、吊桥

等不良现象。如下图

2.为防止电源辐射，最好将电源层内缩，尽量遵循规则。以一个H（电源和地之间的介质厚度）为单位，若内缩 20H则可以将 70%的电场限制在接地边沿内；内缩 100H则可以将 8%的电场限制在内。一般四层板电源层内缩80mil-100mil为宜。
