滤波电容接法问题
录入：edatop.com 点击：

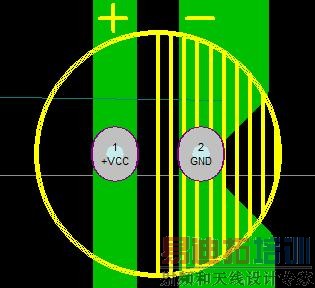

小弟最近观察了几块客户提供的样板，有国外的，有国内的，看到有不少样板电源的滤波电容的地都是按图1中的来连接，
图1：

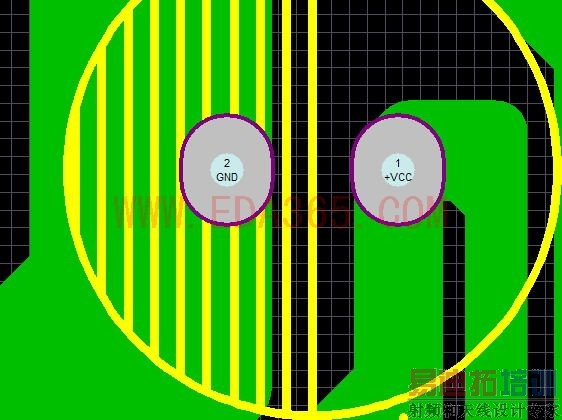

请问这样接与图2接有什么差别吗？
图2：
图1：
请问这样接与图2接有什么差别吗？
图2：
我觉得更值得更关注的是图2中电源的走线，这么走是不合理的，滤波电容的作用会打折扣，甚至没有起到作用
理想的滤波排布应该是图一所示
铜皮是高速公路，电容的焊盘是收费站。图2那样铺铜，不用交费就能过，干扰也跑过去了。
怎么没有人回答呢
很想知道有什么区别
你截的图太少了，别人很难回答你。至少前后的器件要截下来的吧
我想问的是：以上两张图片中滤波电容的GND引脚的铜箔那样走会有什么不同？哪一种更好？理论是地越粗越好吧？
楼主第一种那样做的目的是怕接的铜皮太大导致散热过快,导致虚焊啊,像那样的最好上做成十字连接
对于第二种图中的vcc是因为使电源先经过电容把不要的信号滤掉,只是效果更好一点,
谢谢，GND这样接到滤波电容，仅仅是为了防止虚焊吗？
等待高手解释！
个人感觉图1好一些，GND削角的作用如楼上所说，而且电源在电容处输入和输出路径没有耦合区，应该滤波效果更好。
理论不是说地面积越大越好么？削角后电容GND处不会成为瓶颈吗？
那么木桶能装多少水，也跟它的短木板相关的，跟那根地线是一样的道理，你的GND 的pin已经决定通流量了，你的面积再大，而pin的横接面积也就那么大。
谢谢你的解答
需要注意的是：该电容的GND后面还继续延伸，并不是仅仅给该电容使用，这样是不是存在瓶颈效应呢？
并不是仅仅给该电容使用，这样是不是存在瓶颈效应呢？
我想其他器件可以就近过孔到地，没必要也走这个路径吧，还是具体分析吧。
1、利用了电流的集肤效益原理；
2、容易焊接，过波峰焊；
楼主看到的电容与地接法，是通用现象还是个别？
大电容是通孔过电路板，此种接法不是考虑焊接问题。期待更合理的解释，同大家继续查找问题
