电磁兼容性问题在高频开关电源设计中的研究
摘要:说明了开关电源的组成及工作原理;从开关电源的各组成部分出发,分析了电磁骚扰产生的机理,提出了应采取的相应抑制措施;讨论了电磁兼容设计中需要加以注意的问题。
关键词:开关电源;电磁干扰;抑制措施;电磁兼容
引言
开关电源与线性稳压电源相比,具有功耗小、效率高、体积小、重量轻、稳压范围宽等许多优点,己被广泛应用于计算机及其外围设备、通信、自动控制、家用电器等领域。但开关电源的突出缺点是能产生较强的电磁干扰(EMI)。EMI信号既具有很宽的频率范围,又有一定的幅度,经传导和辐射后会污染电磁环境,对通信设备和电子产品造成干扰。如果处理不当,开关电源本身就会变成一个骚扰源。目前,电子产品的电磁兼容性(EMC)日益受到重视,抑制开关电源的EMI,提高电子产品的质量,使之符合EMC标准,已成为电子产品设计者越来越关注的问题。本文就高频开关电源设计中的电磁兼容性问题进行了探讨。
1 开关电源的组成及工作原理
1.1 组成

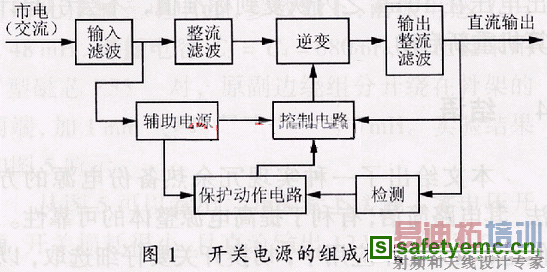

开关电源的组成框图如图1所示,它由以下几个部分组成:
1)主电路 包括输入滤波器、整流与滤波、逆变、输出整流与滤波;
2)控制与保护电路;
3)检测与显示电路 除了提供保护电路所需的各种参数外,还提供各种显示数据;
4)辅助电源。
1.2 开关稳压电源原理
开关稳压电源电路如图2所示。图2中的开关K以一定的时间间隔重复地接通和断开,在K接通时,输入电源Vin通过K和滤波电路供电给负载RL,当K断开时,输入电源Vin便中断了能量的提供。可见,输入电源向负载提供能量是断续的,为使负载能得到连续的能量提供,开关稳压电源必须要有一套储能装置,在开关接通时将一部份能量储存起来,在开关断开时,向负载释放。图2中,由储能电感L、滤波电容C2和续流二极管D组成的电路,就具有这种功能。在AB间的电压平均值VAB可用式(1)表示。
VAB=Vinton/T=DVin (1)
式中:ton为K导通时间;
T为K工作周期;
D为占空比,D=ton/T。
由式(1)可知,改变D,即可改变VAB。因此,随着负载及输入电源电压的变化调整D便能使输出电压Vo维持不变。这种控制方法称为时间比率控制(Time Ratio Control,缩写为TRC)。按TRC原理,它有3种方式:
1)脉冲宽度调制(Pulse Width Modulation,缩写为PWM) 其开关周期恒定,通过改变脉冲宽度来改变占空比的方式;
2)脉冲频率调制(Pulse Frequency Modulation,缩写为PFM) 导通脉冲宽度恒定,通过改变开关工作频率来改变占空比的方式;
3)混合调制 导通脉冲宽度和开关工作频率均不固定,彼此都能改变的方式,它是以上二种方式的结合。
2 开关电源产生电磁干扰的机理
开关电源之所以是一个很强的电磁骚扰源,来源于高频通断的开关器件和输出整流二极管,以及脉冲变压器及滤波电感等。
2.1 开关管与整流管
开关管、整流管高频通断时所产生的dv/dt、di/dt是具有较大辐度的脉冲,频带较宽且谐波丰富,是一个很强的骚扰源。
