【噪声对策的基础 第2讲】噪声对策的考虑方式
录入：edatop.com 点击：
为什么会有噪声产生？
如果一开始就设计成不会产生噪声的话，就根本不需要什么噪声对策了不是吗？如果可以的话当然是最好不过了，但实际实行起来却没这么简单。它的困难在于......
数字电路中，一部分的信号会变成噪声。
数字电路一般使用的是矩形波信号（一段时间内在2个值之间来回往复的四角形电波）。然而，这个矩形波其实包含了非常广的频率。

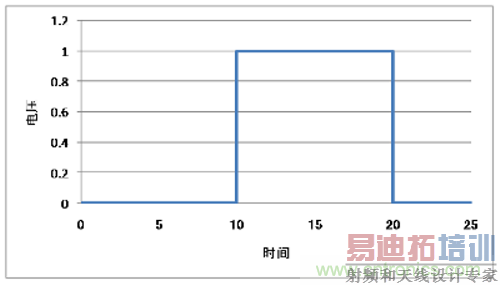

矩形波示例

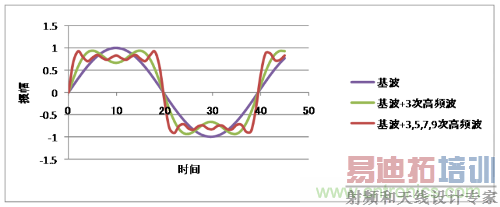

下图所示的是正弦波的高频波（拥有基本波整数倍频率的波）重叠而成的例子，可以看到当高频波越多图形就越接近矩形波。矩形波相当于这些高频波持续重叠在一起的波纹。
另 一方面，当电流通过导体时，或多或少会有电波放射出来，且越是高频的电流越容易放射电波。为此，各国都对高频领域的噪声放射作了限制规定。由此可知，数字 电路中，矩形波信号的一部分作为噪声被限制了。也就是说，只要数字电路在工作，就会辐射出噪声电波。再回过头来看一下刚才的示例图，我们就可以发现，即使 没有频率较高的高频波也在一定程度上接近矩形波。因此，只需除去数字信号中的频率较高的部分，就可以在保留近似矩形波的前提下将视为噪声的高频波成分去 除。低通滤波器就是根据这个原理设计出的一种EMI静噪滤波器。要"只去除高频波部分"颇为困难，截取频率过低的话会破坏信号波形，干扰数字元件的正常工 作，导致错误发生。相反，如果截取不足，则无法消除噪声。所以才有各种各样的噪声对策元器件，而具体使用哪个元器件也是十分重要的。
其他噪声源
实际上，噪声产生的原因不仅是数字电路中的矩形波的高频波成分。开关电源、发动机的噪声等等，还有许多其他的因素会产生噪声。但是，噪声规定中限制的是针对容易发射的高频领域的电波，因此数字电路中一般使用低通滤波器作为噪声对策。
