为神华煤基新材料化工项目进行电能故障排查
录入：edatop.com 点击：
客户名称：新疆神华煤基新材料化工项目 测试地点：空分装置 10 kV 变电站 测试线路：10 kV 母线
问题描述：10 kV 变电站设计安装的有源 滤波器自带电抗器在试车阶段出现裂缝， 该项目其它装置的 10 kV 变电站出现同 样问题
测试方案：使用 Fluke 435 三相电能质量 分析仪测试 10 kV 母线谐波含量，通过 滤波器投运前和投运后谐波含量对比，分 析有源滤波器是否起到滤波效果，以此判 断滤波器自带的电抗器是由于自身原因造 成裂缝，还是由于甲方供电影响造成的。
测试结果：有源滤波器在投运前后， 10 kV 母线电压谐波，电流谐波没有明显 变化，有源滤波器自身测量结果显示，电
流谐波下降非常明显。经甲方专家组讨论， 滤波器厂家参数设置有问题。
图 1：10 kV 变电站，有源滤波器

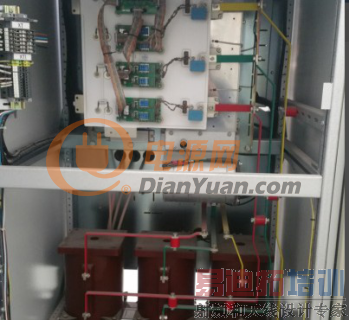

图 2：有源滤波器内部结构

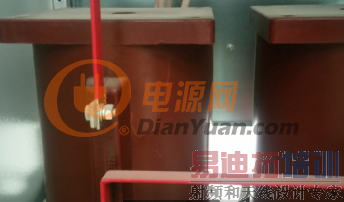

图 3：电抗器破损部位

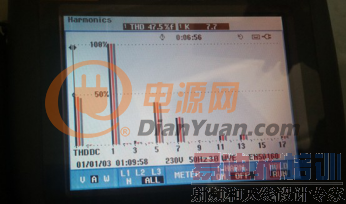

图 4：滤波器未投运测试 10 kV 母线谐波 电流含量

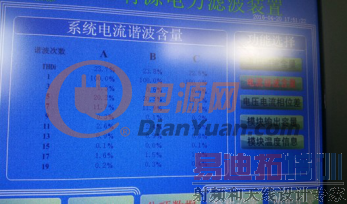

图 5：滤波器未投运自显示谐波电流含量

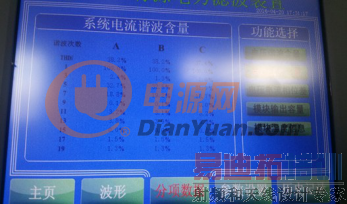

图 6：滤波器投运后测试谐波电流含量
