频域仿真的问题

At least one propagating Floquet mode is not considered at port "xxx". Please increase the number of modes at this port.
频域仿真fss的时候出现这个，还有一直看不懂里面那个theta 和 phi 是根据什么设置的，求教

网友回复:

theta和phi可以看成球坐标系中的角度

有这个警告没关系吧，需要考虑很多模式么

网友回复:

建议仿真前先计算下端口模式，看在仿真频段内的能传输几个模式的电磁波。

网友回复:

怎么计算模式，一直不大懂模式这个问题，想好好请教下

网友回复:

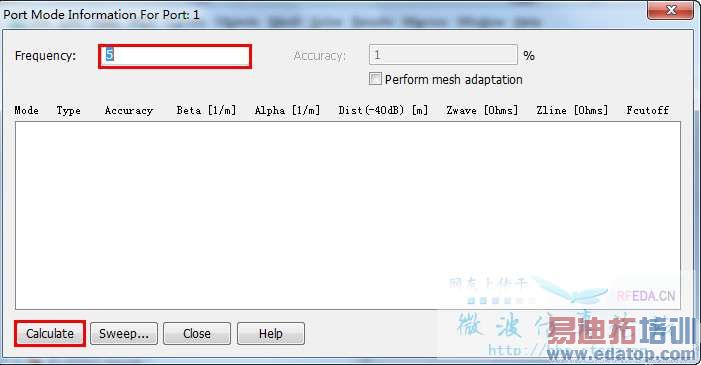

所有设置完毕后，在port中点击右键 选择info，进行如下操作：
点击Calculate即可

网友回复:

原来这样 啊，谢谢

网友回复:

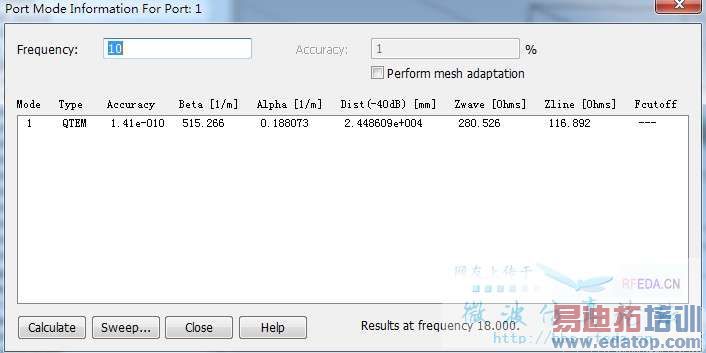

计算出来的结果是这样的，有点看不懂，这是说明只有一个模式QTEM？

网友回复:

这是10G下的模式，你是不是频率范围取得大了，包含高阶模的截止频率了？

网友回复:

频率是随便取的，不是应该是波长增加，频率减小，可以传输的模式会减少么？频率取得过高，那么可以传输的模式就应该增加才对？

网友回复:

请上传你的CST文件，觉得你的端口模式设置的不对。
计算的结果数字显示的不是波导能传播的模式数。
而是在波到端口设置时候设置几个模式的话 它就计算几个模式
只不过其中高次模都是凋零模，它会显示凋零模衰减到-40dB的距离。
注：理论上波导内存在所有模式都是存在的，只不过由于截止频率的限制，大多数模式都是凋零模
