CST MWS如何进行以区域进行网格设置呢？
录入：edatop.com 点击：
各位大神，在meshing时遇到一些问题，要对信号线在关键区域进行较密的网格设置，而针对同一信号线在其他区域可以将网格设置较大。弱问一下，这个怎么设置啊，感谢感谢啦
网友回复:
在solid上点击鼠标右键，选择local mesh properties
网友回复:

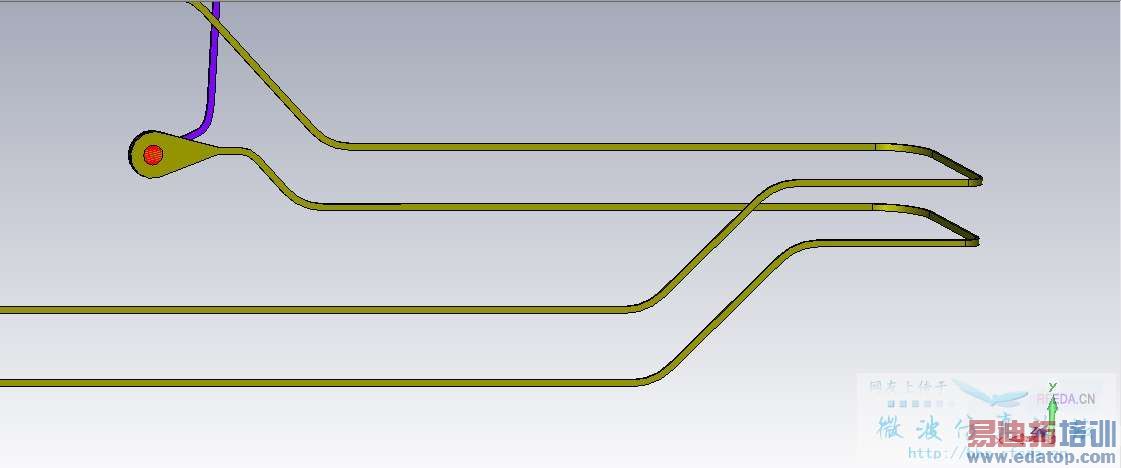

可能我没有表述清楚，贴个图吧。模型的信号线比较长，需要在弯折的部分加密网格，而直线部分网格可以较大，但点solid就包括了两个部分，所以local mesh同时对两个部分进行了mesh，但是这样设定后网格数就太大了，跑不动了
网友回复:
1. 把金属结构从拐弯的地方切断，按照两个结构处理。
或者：
2. 在拐弯处建真空结构，加密真空。
网友回复:
感谢hefang大神的帮忙，两种方式都会去尝试一下先。
不过还有一个疑问，也是之前一直想问的，怎么做去“切断”呢？？利用信号线拐弯那个地方的那些点么？？
网友回复:
使用WCS坐标系，用UV平面切
