CST磁环线圈如何建模啊,新人求助

录入:edatop.com     点击:
各位大神,能否告诉我磁环线圈如何建模啊?新人求助

网友回复:

能否建模成在这个样子呢?感觉这方面的资料好少啊

网友回复:

有宏可以直接建立

网友回复:

谢谢你的回复。能具体点吗?我尝试过coil,发现建立的模型跟我所需要的不一样。我看有资料电感线圈建立的模型是一个桶型,而不是线圈一匝一匝的,是吗?谢谢

网友回复:

macros里有现成的。很好找。

网友回复:

用这个宏:

结果如下:

网友回复:

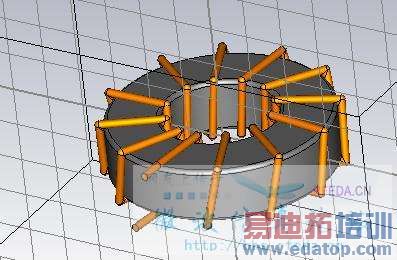

谢谢回复。不过我用的cst2011的宏里面怎么没有这个选项呢?你们用的是什么版本呢?这是我用笨方法建立的模型,具体就是先确定各点,然后生成3D路径,再做圆截面扫样,这样做是否跟宏建立的一样?

网友回复:

与你们类似的选项里Toroidal Coil只能建立截面为圆形的

网友回复:

我用的CST2012,现在都CST2013了。。。
