CST MWS仿真超宽带天线仿真结果为什么不能与文献一致?

录入:edatop.com     点击:
CST仿真超宽带天线时,仿真结果为什么不能与文献一致哦?

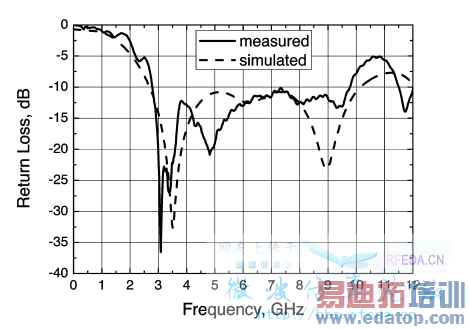

本人仿真的结构件附件。文献结果图。


问下,结构尺寸一样,但为什么在02GHz之间差别那么大哦?

仿真模型。。CST-UWB 11


网友回复:

1. 做自适应了吗?或者说,结果是收敛的么?

2. 你保证你的模型与文献绝对一模一样么?很多作者会隐藏某个关键参数。

另外我看了你的结果与文献比较,看起来挺一致的啊,没什么问题。

网友回复:

1.自适应???就是在使用 时域求解器 时,那个自适应性哦???
2.结构参数应该一样哦,,,关键是02GHz间的波形很不一样哦。。无法接受与理解哦。。
仿真的模型已经上传了。。你可以下载,帮看看哦。。谢谢哦。。。。。

网友回复:

别最后这个文章是你的

网友回复:

我想说的和1楼一模一样,不过我会换一种说法:

1. 楼主没能证明自己的结果是“准确的”。自适应优化可以至少保证楼主的模型按照给定的参数可以得到“准确的”结果。
2. 在我本人亲自看过的所有(注意:是所有!)之前发过的帖子里说和文献里一模一样的,检查过后都不是一模一样。要么尺寸不同,要么是仿真参数设置错误,更多的情况是不少参数没有参考数据,就是1楼所说的“作者会隐藏某个关键参数”。
3. 天线仿真S11关注的无非是谐振频率和带宽,楼主的仿真第一谐振频率和测试接近,第二谐振频率和文献仿真接近,带宽也非常吻合。0-2 GHz即和谐振频率无关,又和带宽无关,纠结于这种地方是买椟还珠。

网友回复:

我再给你补充下为什么0-2为什么有差距:

第一种可能:
1.据观察,是个3.1-10.6的天线,而且是用时域仿真,边界是open-add space
2.我猜测你的仿真频率是设置的中心
3.所以,此时的add space是按这个中心频率来设置的,对于低频来说,空间太小,有空间驻波
你可以尝试把频率设置在13G,在add space里把距离确定的频率设置为0.2G,这样你会得到极大的一个空气盒子,但是可以保证你的低频会跟文献符合得还不错。

第二种可能:

对于低频电流,形成回路的路径较长,换句话说,需要energy达到较低的一个level的时候,低频才有可能是准确的,很有可能你是默认设置,也就是-30dB同时20个pulse, 这样一来,结果再一复杂的话,你的能量根本没耗散至-30dB,不信你可以看一看energy是不是如我所说

网友回复:

谢谢斑竹。。受益匪浅哈哈哈。。

网友回复:

楼主,你经验太丰富了,。。。学习了。。。谢谢楼主。。。

网友回复:

建议楼主用多个求解器试试

网友回复:

继续往下走吧,你还会遇到很多实际的问题...
等你把这些问题都搞清楚原因并找到解决方法的时候,你就可以往各大杂志灌水了。。。
