CST MWS中如何减少网格数量

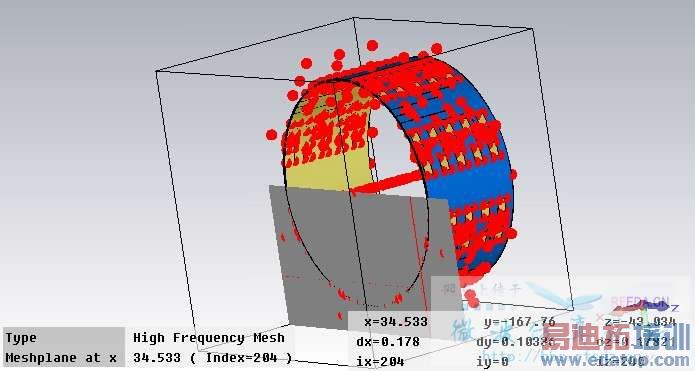

最近在仿真一些比较大的模型，一个圆柱共形的天线阵列，由于圆柱的半径比较大，所以导致网格数量是异常的多



我在想，圆柱中心部分的网格是不是太密了，我感觉没什么必要那么密，有没有什么办法能够让中心圆柱空心部分的网格稀疏一点，但是又不影响有天线的地方的网格密度。
这是我看了帮助文档里面的设置，在全局网格设置页面中作如下设置


选中consider PEC/lossy metal edges along coordinate axes only和connectivity information


Fixpoints inside shapes with less than 5000 faces only，默认的是1000，但是1000的话，查看网格的时候就没有几个fixpoint，导致好多应该有fixpoint的地方没有


选中consider surronding space for lower mesh limit
以上三幅图都是我看了对应的help文档认为应该这样设置，确实能够发现中心圆柱部分的网格变稀疏了，网格数有大幅度的减少，不知道有没有其他的办法能够让中心圆柱的网格变的更稀疏而不影响精度。

网友回复:

把全局网格设大一点 然后local mesh进行局部加密 不知道可行否

网友回复:

不用GPU加速的话，用subgridding就行了。

网友回复:

还是T+GPU吧，快的多

网友回复:

T是什么？GPU加速没有，试过了，服务器里面CPU比较强，加到48，GPU估计没配置太强的

网友回复:

好的，我试试，另外，我设置的那样根本跑不完就停了，看来那样设置不行，还是恢复默认了

网友回复:

因为是共形的，局部加密不是很方便

网友回复:

使用subgridding，虽然网格减少了很多很多，但是仿真速度好慢啊……

网友回复:

T是Time domain solver。

GPU加速，如果不是特别买了Tesla的工作站+Acceleration Token Licence的话，不用想了。

有没有检查minimum mesh step？使用subgridding之后最小网格有可能会变为原先的1/2。

网友回复:

确实是的，帮助文档中也是这样说的，我看了下网格，确实只有原来的二分之一，谢谢
