关于CST MWS仿真舰船RCS的问题

我是用cst仿真舰船rcs的，不知道我问的这个问题算不算比较愚蠢，但真诚请求大家赐教。
假设我要仿真一个长100米，宽25米，高20米的一个简单舰船模型的RCS，那么我建模的时候是不是必须要以m为单位呢?我简单仿真了一下，若以mm为单位，仿真时间很短，结果很简单显然不对，（我关心的是频率在3GHZ时的结果）；若以cm为单位结果显然是复杂了一些，仿真时间也延长了;但是由于我计算机资源限制，若以m为单位，网格数量过大，仿真无法进行。我想知道是不是真的只能用m为单位建模才能得到正确结果?如果是这样我是不是只能采用并行计算?或者还有其他的方法?或者是我在哪里理解或者设置有误可能会导致这样的结果?请求大家帮我分析下，找到问题所在。我现在真的很急。谢谢啦！

网友回复:

理解你的心情，顺便说一下，你描述的比较明白。

首先，是这个单位问题。你一定是设置出现了错误，因为相同的模型尺寸，相同的频率范围，相同的网格和边界设置，最终仿真的时间和结果肯定是一样的！除非你在改单位的时候没改尺寸（就是100m=10000cm=100000mm）。而通过你说的，如果以m为单位几乎没法仿真，似乎是这个问题，你检查一下！

其次是这个用不用m当单位的问题。对于“船”这种物体，如果不用m做单位，在建模的时候会有输入n个0的情况出现，这是很容易出错和自己看着看着就晕的，所以长度单位是最好根据你要建模的物体来定，再次重申，单位跟你最后仿真的结果没有影响！

最后说说你这个问题本身。看起来用m做单位应该是对的，因为你的模型本身应该也是用m做单位的，而3GHz的频率对你的船来说，波长太小，这个仿真仿不了应该是正常的。建议你看一下你们的License里是否支持A求解器，用A求解器计算可以做到“多快好省”，如果没有A退一步看看I求解器，总之，现在CST的MWS中求解器已经几乎覆盖了所有的电尺寸，且RCS计算上，A求解器还是比较准确的。

建议看一下我在资料库上传的2010版视频，里面有A求解器的介绍。

网友回复:

非常感谢，你说的很对呢，很切中我的问题，我基本明白了。感激中。。。

网友回复:

我会试一试其他求解器！

网友回复:

什么单位不重要 只要你换算过来就行了。。。
比如mm为单位，那你的100米就该先换算成mm再建模

不过3GHz频率，波长为0.1米，最大长度为1000个波长。。。我觉得你似乎没法计算。。。不考虑计算时间问题，你的内存根本无法达到要求。

顺便问下A求解器是什么方法为基础的？我觉得没有强大的计算机配置，什么求解器都很难解决。当然你用高频方法之类的也许没问题。

网友回复:

CST MWS Help关于Asymptotic Solver的说明《Asymptotic Solver Overview》：
An asymptotic computation is an analysis in the frequency domain based on a so called ray-tracing (shooting and bounding rays, SBR) technique. This solver is typically used for scattering or antenna placement computations of electrically very large objects which are difficult to handle by other EM solution methods. The mesh generation is very robust and quite insensitive to the quality of the CAD model.

Please note: The solver currently only supports scattering at PEC objects with vacuum background materials and open boundary conditions.

Areas of application：
monostatic and bistatic scattering computations for electrically very large PEC structures
antenna placement calculations for electrically large structures using farfield sources
very efficient frequency sweep capabilities for imaging applications
calculation of farfields and RCS
structure design by using the optimizer or the parameter sweep


具体的算法原理Advanced Topic里面并没有提及。

网友回复:

谢谢，我的确忘记了换算。我刚才看了下2010版的介绍，A求解器是高频近似法。好像的确可以，但是，不知道在哪里能下到2010版啊，再说关于A求解器的简介似乎也太少了。可能是我的基础太差呵呵。

网友回复:

下载的部分已经超出论坛讨论范围，小小警告一下。如果你在学校，让你的导师或者教研室去买Educational License。

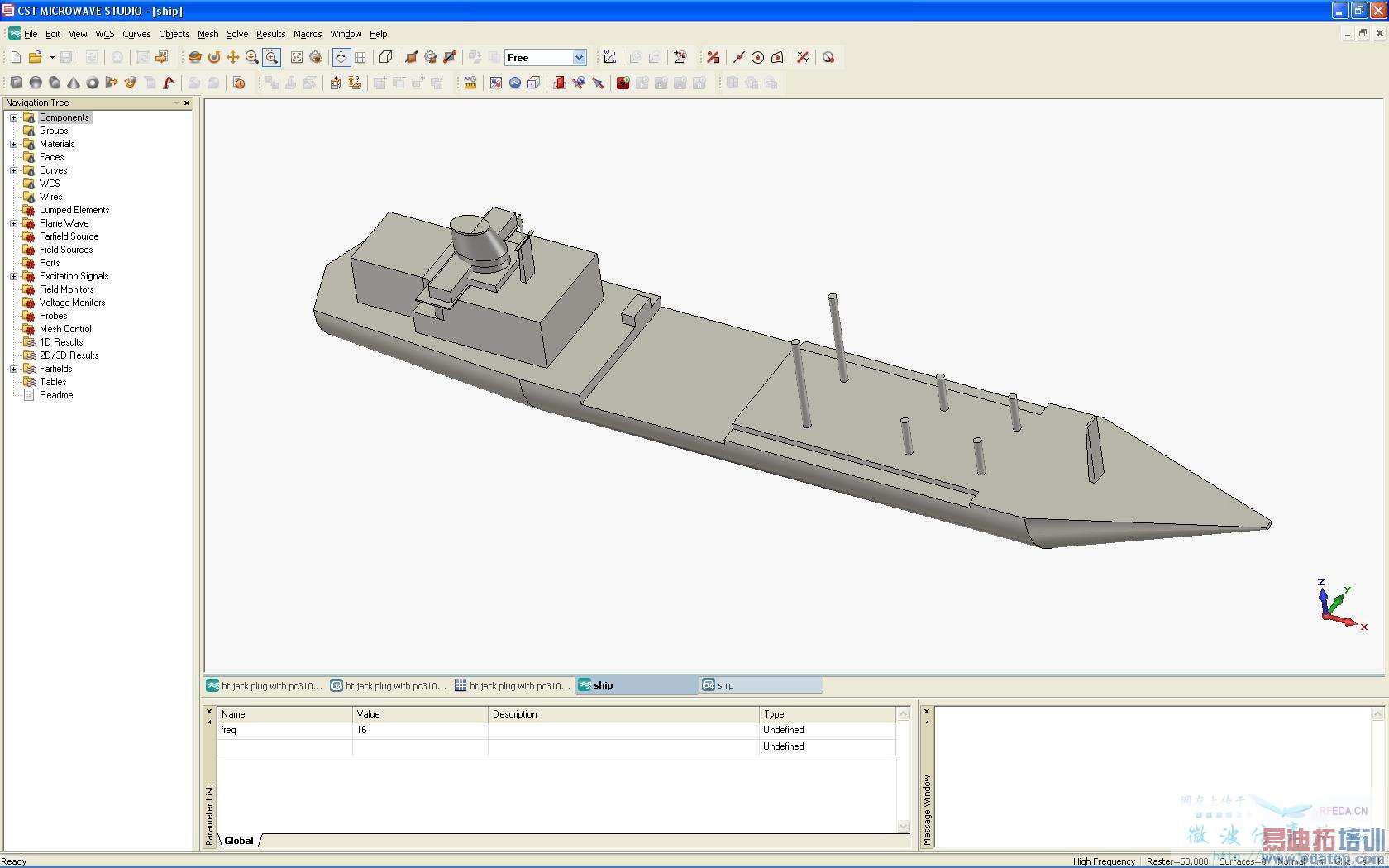

CST MICROWAVE STUDIO 2010 Examples里有4个使用Asymptotic Solver的例子，第三个就是Ship模型。关于Asymptotic Solver的信息确实很少，估计到2011版应该会多一些。

网友回复:

2011版出来我也该毕业了。呵呵，以后会注意的。

网友回复:

出来匝道，来学习学习。
