CST MWS中查看H面的方向图

对两个角度的设置不是很理解，应该设成什么样是H方向的？


网友回复:

貌似应该选phi吧。。。然后让theta为90°吧。。。

网友回复:

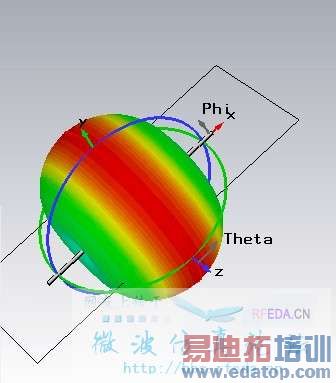

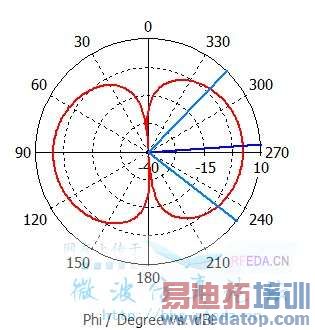

选phi theta=90度 出来的是这样的，，不是应该是个近似圆形的图么。。。

网友回复:

关于H面的定义是根据阵元的摆放方式而言的，而不是固定theta 和phi的
从楼主的方向图可以推测出 楼主仿真的是标准的 dipole天线 其两个臂应该是平躺在x轴上的
所以其H面应该是 phi=0°  theta=[0,180]
H面的方向图在极坐标的显示的确是一个圆

网友回复:

请见我4楼的回复

网友回复:

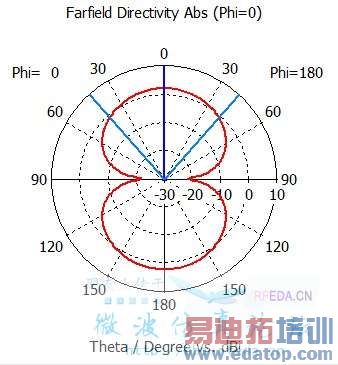

phi=0，theta为变量得到的是这样的，依然不是圆昂

网友回复:

我大概简单的仿了一下，偶极子沿着X方向放置，好像和楼主的差不多

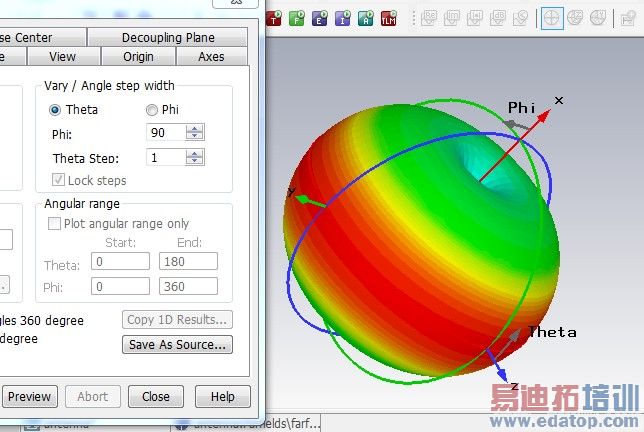

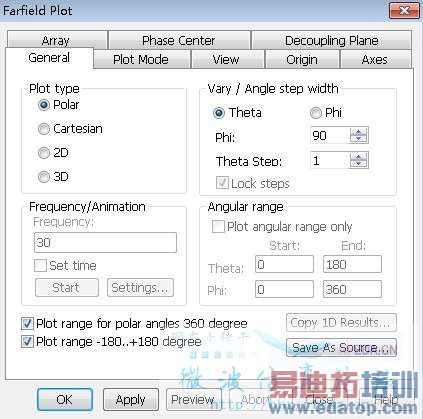

设置界面

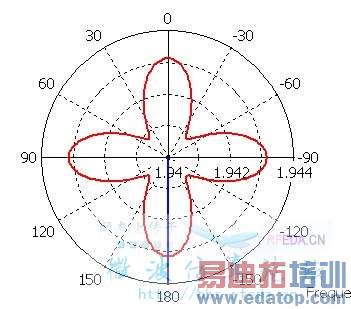

结果：


虽然不怎么像圆，但是细心观察可以看到，最小的地方时1.94，最大的地方时1.942，相差非常小，如果和另一个面同时观察，就可以发现这个其实是圆

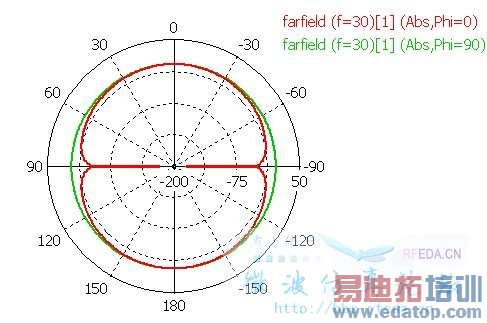

注意观察绿线（其实就是第三幅图）
如果还有不清楚的，建议上传模型，是不是设置有问题

网友回复:

没注意他的天线方向哈。。。他想看H面方向图  按他设置的 是看不了的  可以把天线旋转90° 沿Z轴放置，然后选选phi  theta=90°  phi step=1°应该就可以了吧。。。

网友回复:

抱歉哈，之前的回答写错了  H面就是 YOZ平面   即phi=90°  theta=[0,180]
