负折射、负反射仿真求助

有一周期性结构的材料，当电磁波入射到该材料表面时，会产生负折射和负反射的现象
入射波角为30度

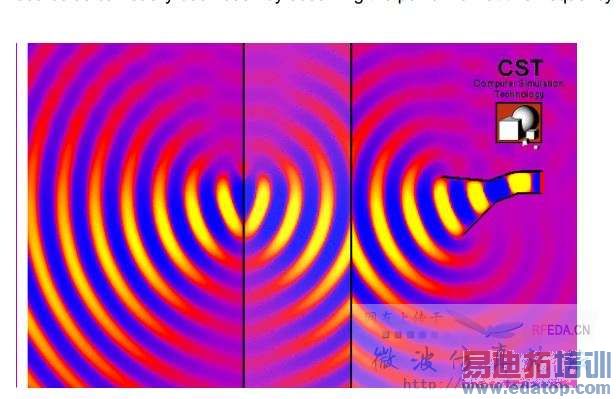

求问，如何通过仿真能够定性得知道负折射和负反射的角？如下图所示的仿真结果怎么能够得出？
CST菜鸟一枚，求大神们帮助


网友回复:

负折射对应的现象就是 群速度和相速度反向
可以根据群速度和相速度方向的异同来判断是否发生负折射

网友回复:

我想的是：如果入射角已知的话，可以计算出n然后利用sinθ1/sinθ2=n计算出折射角，希望我说的不是废话

网友回复:

问一下，这个图怎么得到呢？
