请各位指点一下我的偶极子天线哪里出错了

录入:edatop.com     点击:
偶极子天线 2 本人初次用CST仿真天线,仿了个简单的偶极子天线,但是不知什么原因,结果一直不对,麻烦各位指点一下偶极子天线 2

网友回复:

我看了一下,你的网格设置太稀疏了,天线圆柱界面都没有一个网格,你让结果怎么正确呢
我局部的加密了你的网格,并且根据你的偶极子天线,

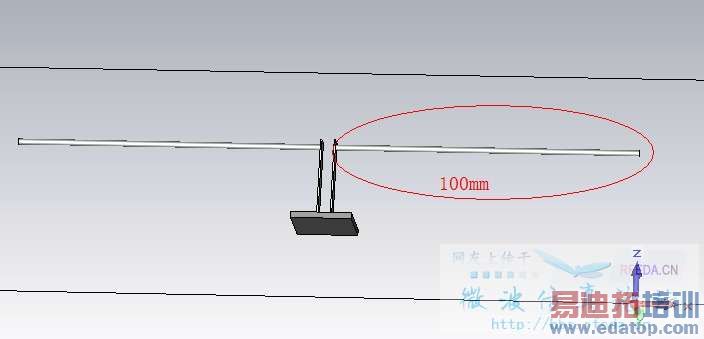

一半的长度是100mm,算出来的谐振频率应该是0.75G,而不是你想要的1.5G ,事实结果也是如此


方向图

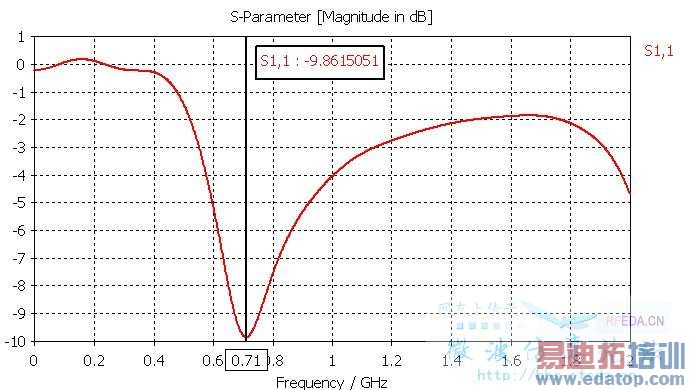

还有,计算出你的端口模式,阻抗是174欧姆,根据我的了解,偶极子的阻抗是在73欧姆左右,所以这个可能也是你的S11下潜的不够厉害的原因,阻抗匹配的不好


that's all,欢迎指正

网友回复:

我试了一下局部加密,结果和你差不多,但是感觉和楼主也没多大变化??

网友回复:

好吧,我觉得最好还是加密一下,至少在圆柱天线上要有几个网格通过,毕竟是需要离散来算的,网格化的细一些,更接近真实的模型

网友回复:

这是肯定的

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
