CST MWS螺旋天线网格划分问题

出现“XXX mesh cells are represented in staircase mode and have been filled with PEC‘’，而且数目不少，在270个左右。加密网格试过了，有时候mesh cells反而更多了，局部加密还不会用。
频率是1-5GHz，希望在2.45GHz下S11小于10dB，硬着头皮往下跑了跑，提示未收敛，S11都是正值，正80多.....
初学CST，求大神们帮忙啊.....

网友回复:

S11是小于-10dB

网友回复:

局部加密：选中你想要加密的物体，右击----local mesh properties
具体可以参考

网友回复:

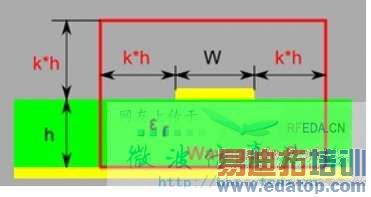

波端口设置，必须满足图片所示多个w/h的关系，详见帮助文件。

网格PEC替代问题不大，进一步加密网格即可。

楼主留言：

你好，k=w/h是么？

网友回复:

你的模型我试了下  是CC的问题  共侦测到284个CC单元，有两种解决途径
1. 硬件资源满足的前提下 可以直接通过加密网格解决
2. 可以通过加密局部网格来实现，可以加密介质板上方有螺旋线的区域

网友回复:

你好，k=w/h是么？

网友回复:

你好，加密到多少合适呢，我原先采用自适应网格加密，网格数都到1300w了还是能量不收敛。

网友回复:

k是一个端口的扩展系数

网友回复:

试了下，将端口改大应该没问题了。建议频率范围0-5GHz



网友回复:

另外，你的网格还是不够密，有些网格被PEC填充，但问题不大，不最求非常精确的仿真时没问题的
