CST HEMP源的工作频率

网友回复:

通常来说，设置的频率范围是你关注的频率范围，但是如果本身你要做的仿真时没啥目的性的，那就按照激励的主要能量范围来设置吧。

网友回复:

HEMP就是EMP的激励源吧，双指数脉冲？
一般都是参照1389的标准来设置的吧

网友回复:

恩，是的，我的设置也是按照1389A做的，可是只有时域波形，对于频域没有介绍，所以想知道HEMP的工作频率是多少。这与仿真中设置的频域有关系吗？

网友回复:

emp的仿真是瞬态场的仿真，是考虑真实物理过程的，不应该从频域角度去理解
一般EMP从概念上理解，其激励的频率在几十MHz左右，这样的话设备的金属外壳的趋肤深度很大，屏蔽效能变的很差，会对屏蔽层内部的设备工作有很大的影响
另外如果楼主真想考察激励信号的频域特性的话，建议在CST中利用后处理模版进行下傅里叶变换，看看激励信号的能量主要集中在哪个频段
另外：其中时域激励信号的时长本身就对应着频域的频谱，不妨试试便知道了
稍后我试验下再将结果上传

网友回复:

补充一下：EMP信号的能量大都集中在30MHz以下，具体的仿真频率可以设置为0-75MHz
时域激励信号：
双指数信号:   总时长：5us   上升沿：1.67e-3 us   下降沿：2.5e-2
幅值：65000

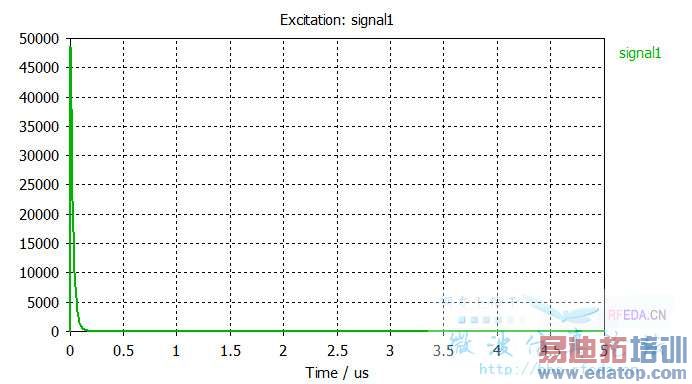

时域：

频域


网友回复:

EMP信号的能量大都集中在30MHz以下，这是怎么从图形中看见的？具体的仿真频率可以设置为0-75MHz ，又是如何得来的？

网友回复:

EMP信号频谱的幅值在30MHz处大概有-3dB的衰减，幅值正比于功率。。。。。
仿真频率设置到75MHz是说这个频率处的幅值相对于最大值比较小了。。。。
以上两个只是相对的概念，并无绝对的概念，当然您要仿真个0-1GHz也不反对。。。。

网友回复:

多谢解答！
