CST MWS参照文献仿真结果却差很远

录入:edatop.com     点击:
参照了一篇文献仿真,可是结果却和文献差的很远,也很奇怪,建模上应该也不会有问题,不知道问题出在哪里
本来端口的阻抗应该是50欧姆左右,仿出来却是100多欧姆
请教各位大神们,能不能帮我看看呢
文献和模型文件我都上传了
在此多谢了

网友回复:

很简单的原因:端口模式错误。
原先模型的波导端口不知道是怎么建的,端口模式不正确:

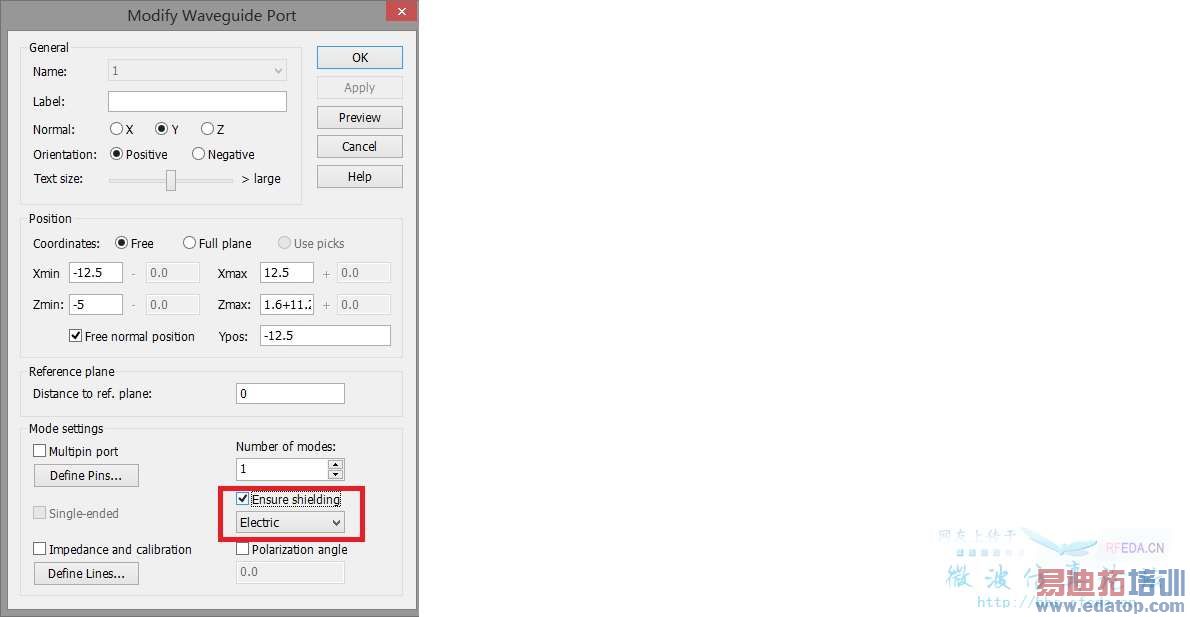

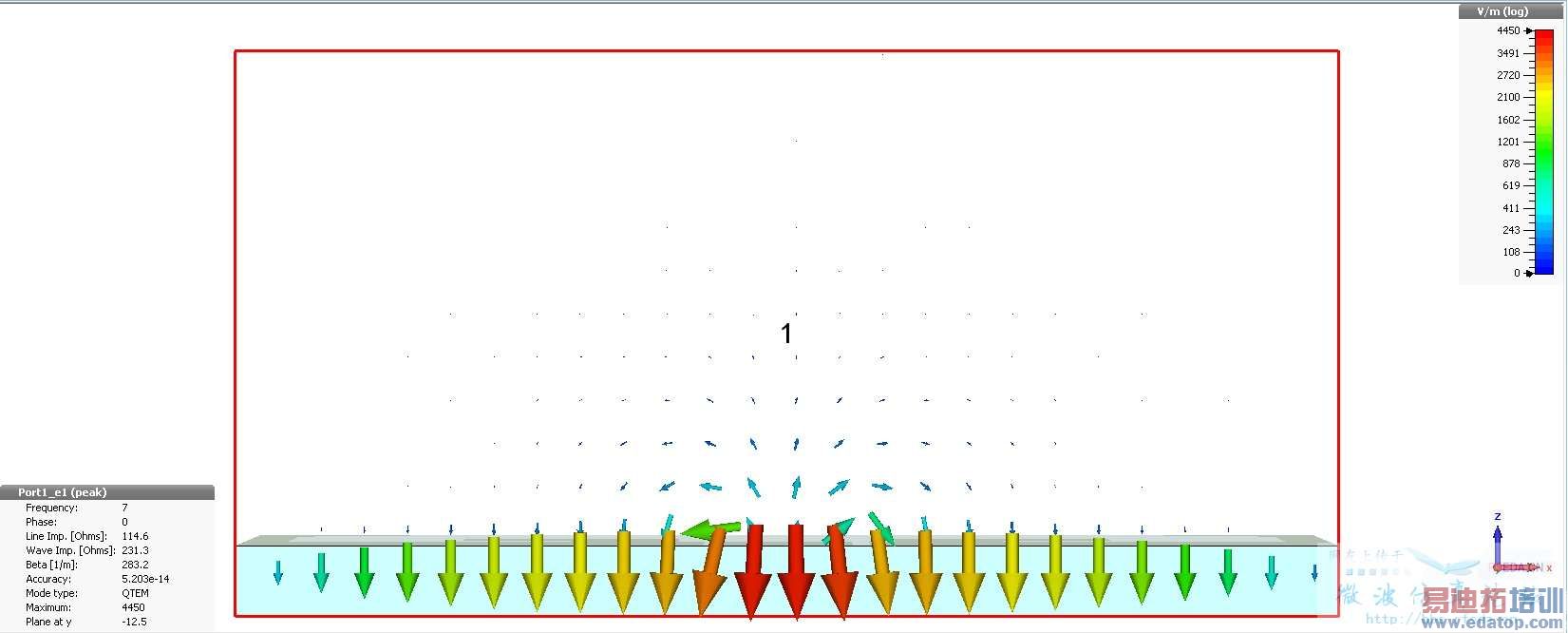

重新创建波导端口,得到的端口模式:

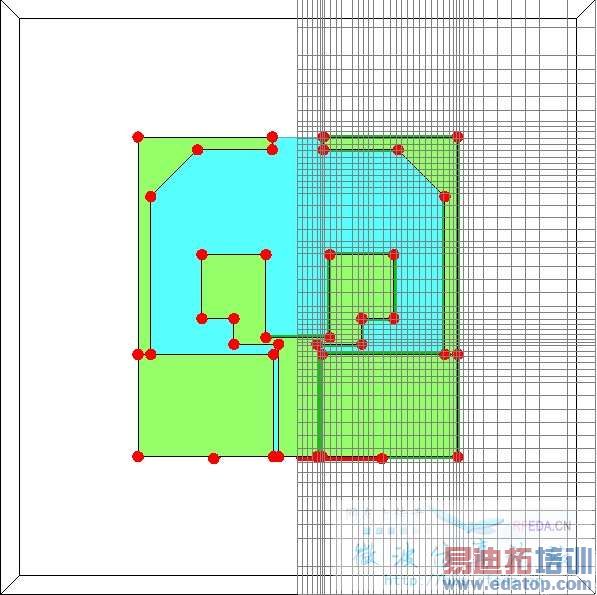

网格优化的结果:


优化后的网格视图:


最后的S11:




收兵回营!

网友回复:


勾去掉。
大神都答复了,补偿一下混点分。

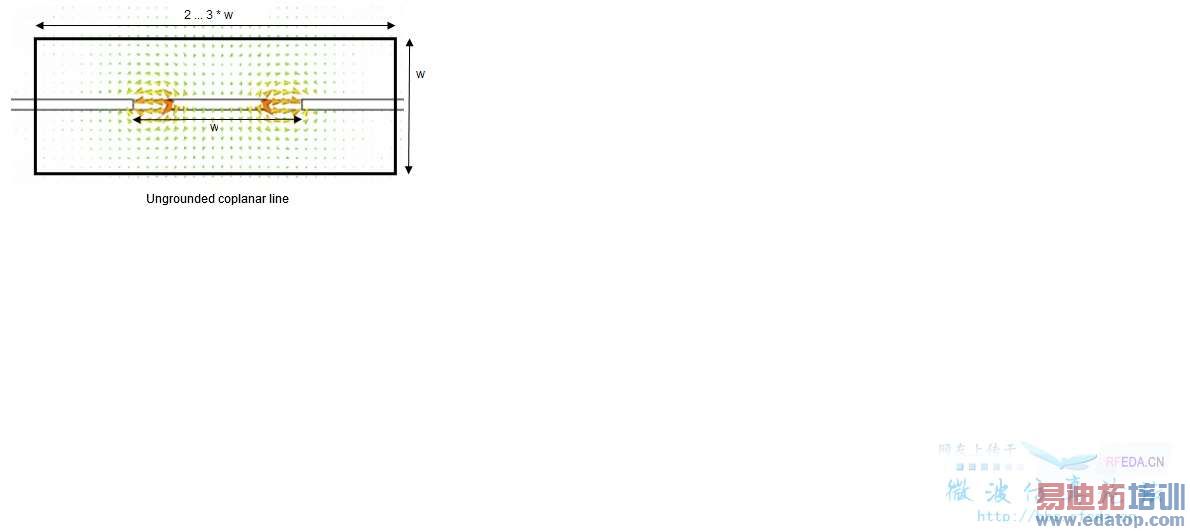

共面波导的端口设置见帮助文件。
