关于同轴线中加入立柱之后的谐振问题

最近仿真了一个模型，是在同轴线中加入很多很细的立柱，同轴线尺寸是过模的，仿真中只研究同轴线中TEM模的特性，不明白为什么出现了谐振现象，麻烦大家帮忙看下我的模型是不是有问题。谢谢大家！同轴线加立柱 4

网友回复:

请问什么事过模

网友回复:

模型我看了 没什么问题呀 端口模式也是TEM模。说说你的真实意图

网友回复:

立柱式为了固定内同轴用的，我的目的是加入立柱后反射没有太大变化。一般来说加一层立柱应该不会发生谐振，请问你知道谐振的原因吗？谢谢

网友回复:

就是尺寸较大，可以传输高阶模的波导

网友回复:

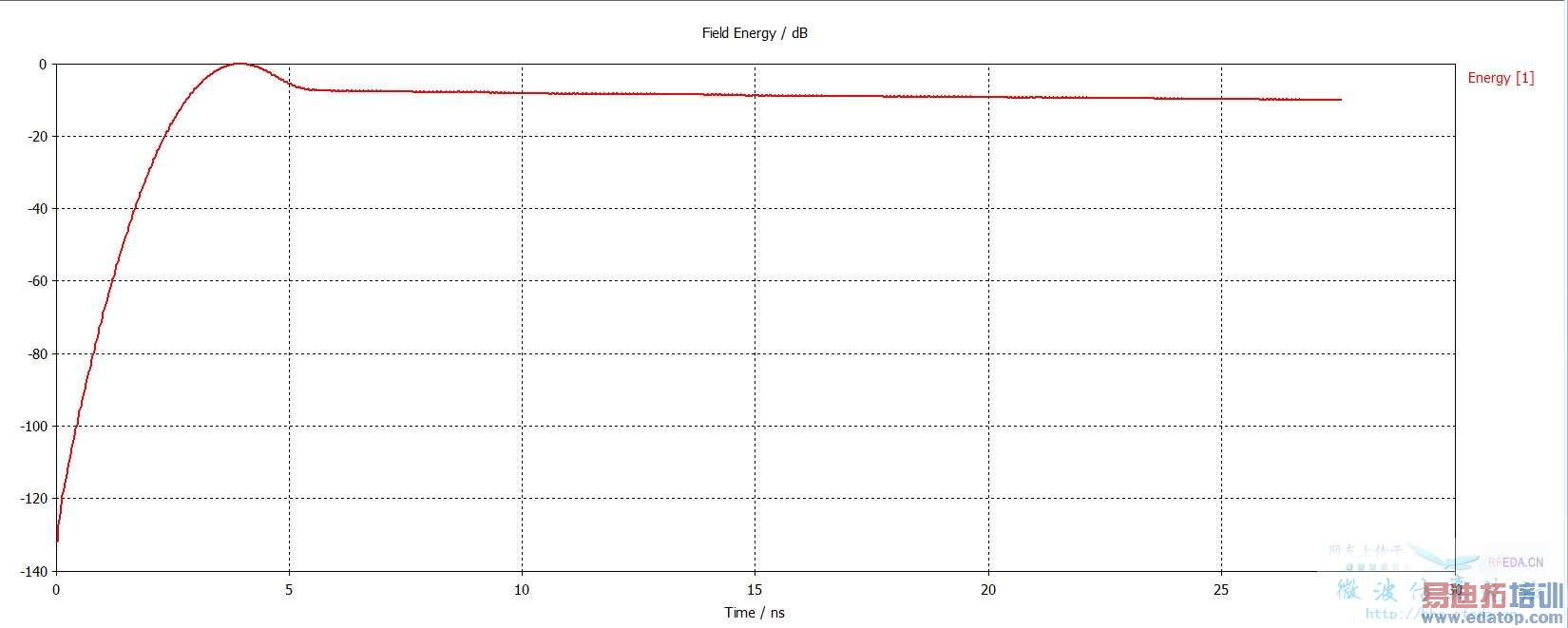

不太明白楼主所说的谐振是指什么，不过模型本身慢耗散倒是真的：


不清楚楼主想要描述什么，没有更多意见。

网友回复:

你的意思是不是不只传输TEM模，还有其他模式


网友回复:

这是端口处的场型，端口处肯定只有TEM模式


网格数将近1000万，我就没仿真，不过在立柱附近应该会激发出高次模的


网友回复:

我看他的反射曲线波动非常的大，而且仿真时间很长，不是应该是谐振导致的吗？有些东西还不是很明白。慢耗散是怎么回事啊？谢谢

网友回复:

嗯，是的。我的模型仿真后反射曲线波动很大，我以为是谐振了。我就问一下是不是谐振了。为什么反射曲线波动这么大。是不是尺寸相差太大的缘故。
