E-field监视器问题

在添加e-field或者H-field的时候如果激活右下角的2D-plane，这样算出的结果和不勾选计算出来的3D结果然后选择2-D cutplane的结果是否是一回事？帮助貌似是这个意思，为啥算出来的不同？可以以online的喇叭为例。大侠帮忙解释一下 这二者的区别

网友回复:

是一回事，特地去看了是一样的。你是不是看的不是相同的相位时刻的场值。

网友回复:

如果是同一个平面，得到的结果应该是一样的
勾选2D-plane，只能得到一个平面的场值结果
如果不勾选，那么得到的就是整个3D空间内的电磁场

网友回复:

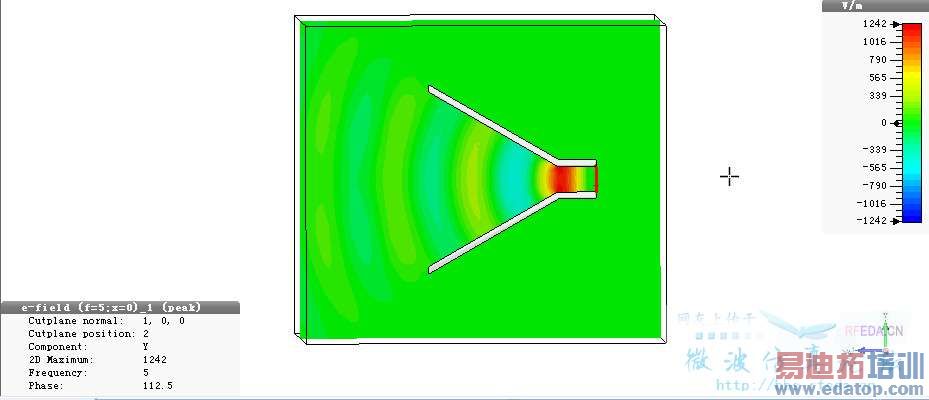

多谢二位的回答，但是问题尚未解决。以online的horn模型为例，观察E-field在yoz面（x=0）的场分布，下面两张图分别是上述两种方法得到的结果，如果animate fields看场的动态图，第一幅图只有震荡没有传播，第二幅图是传播的，还烦请给解释一下。

网友回复:



2013版的是一样的

网友回复:

楼主如果仔细认真对比下两张图的话  会发现两张图是完全一致的， 只是符号不同罢了
而且不能说第一张图只有震荡没有传播，传播同样是有，只不过没那么明显罢了

网友回复:

感谢楼上两位的回复，我认可4楼解释，这个是老版本的错误，我用的是2010版的，五楼的解释太过于牵强，这里不保存gif格式的图形了，看isoline图你就知道在2010版本里面这两幅图的场型完全是两码事了，我做阵面分析的时候需要用到这个，看来2010里面直接勾选2D去计算是不准确的。
