CST CS分析线间串扰

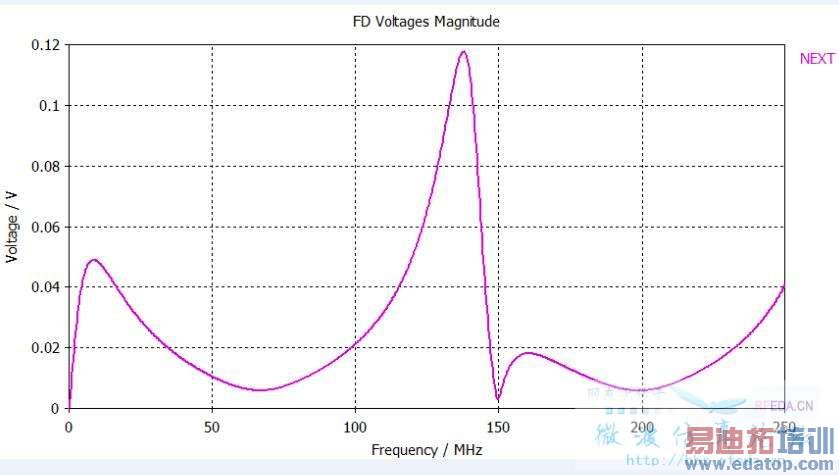

在分析线间距对串扰的影响时，我用电缆工作室做了一个AC仿真，激励为1V的电压源，施扰线和受扰线均为1m长单线，线距地5cm。首先设定两根单线间间距为5cm，受扰单线近源端耦合响应如图

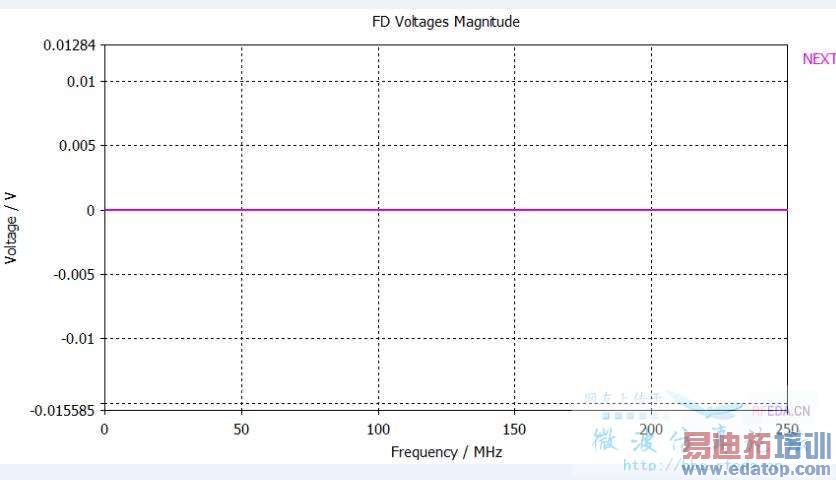

稍微增加线间距（如线间距为5.1cm）为什么受扰单线近源端耦合响应直接为零？


当间距稍小于5cm时近源端耦合响应都存在，我做过对比，线间距增加导致的串扰衰减不会这么大，因此应该是我仿真设置的问题，仿真模型 4 。求大神释惑！


网友回复:

看了下，确实比较奇怪，等大神帮顶

网友回复:

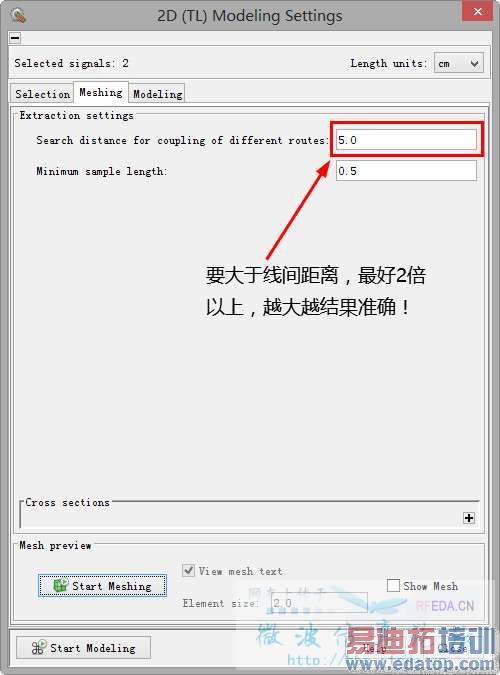

点击仿真器时通过调节的间距可以得出想要的结果

网友回复:

减小距离的确正常，但是增大间距，我做仿真时候哪怕是增加一点点也直接变为零。求分享仿真模型或结果图

网友回复:

网友回复:

网友回复:

CST CS分析线间串扰

网友回复:

明白了，谢谢！
