CST的集成化仿真平台

CST历来倡导采用业界最优技术和工具。CST的核心竞争力在于三维电磁场场仿真，但同时提供与其它特定领域最优软件或工具的接口。CST提供各类高级结构CAD导入和导出接口。导入的结构还可以更改、修补和赋之于变量，用于优化设计。
    CST还提供与各类EDA软件的接口用于信号完整性和电磁兼容分析，提供与常用微波电路仿真软件的接口用于场路的协同仿真。另外还提供基于VBA和OLE的宏语言通道用于直接与MATLAB和Microsoft Excel进行 通讯和数据交换。

edatop.com

edatop.com

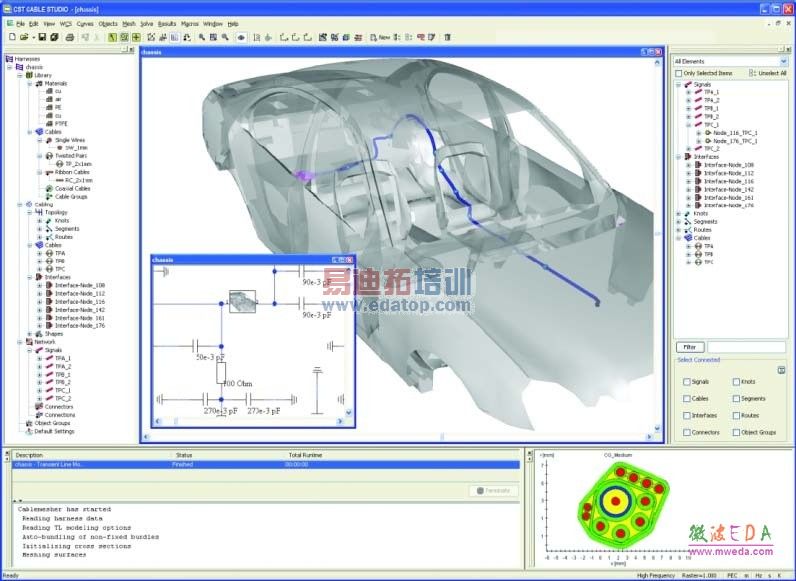

集成化仿真平台车体由Nastran格式导入CST电缆工作室，线缆由KBL格式导入，捆扎拓扑由横截面编辑器定义，通过CST设计工作室即可完成线缆间串扰和线缆线束电磁辐射的仿真。

edatop.com

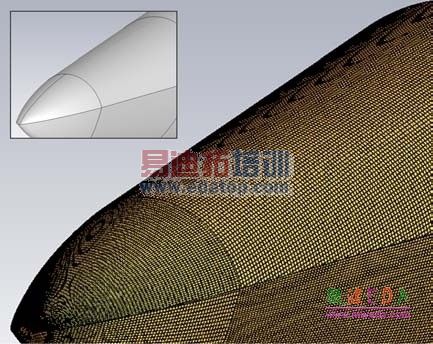

通过CATIA导入飞机雷达罩，并采用CST高级双向曲面薄膜贴敷功能将频率选择表面FSS的细小周期结构紧密地附着在雷达罩表面上。

导入/导出接口

CST工作室套装提供各类CAD/EDA/CAE导入/导出接口：DXF, GDSII, Gerber, SAT, STL, OBJ, IGES, STEP, Nastran, VDA-FS, Autodesk Inventor, Pro/ENGINEER, CATIA v4 /v5, ODB++, Cadence Allegro / OrCAD / PCB / SiP, Mentor Graphics Expedition / HyperLynx / PADS, Zuken CR5000 / Visula, Agilent ADS layouts, AWR Microwave Office layouts, Sonnet models, KBL线缆格式, 生物voxel数据。

导入结构和印制板自动修复和自动简化

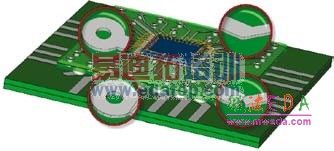

从EDA软件导出的二维板图在导入为三维结构时，常常会出现细小的间隙和裂缝，这将使得那些需要考虑全波分布参数的电磁场仿真软件的计算量激增。CST则提供一套完整的自动修复瑕疵和自动简化不必要的复杂结构的工具。有了这些工具，加上稳定的网格生成器，CST可以处理相当复杂的印制板的全波电磁仿真。见下图，导入芯片封装时，CST自动简化焊盘和自动修复走线转角（上）。原始导入的结构 （下），焊盘为棱柱逼近，导致网格增多；几乎断裂的走线转角，引入附加电感。

edatop.com

丰富的结果后处理 

>> 仿真空间内任意一点处、任意时刻（时域）、任意频点（频域）上的电场和磁场E/H/D/B

>> 仿真空间内可以任意设置一个或多个观测点，输出电场、磁场、功率流、电压、电流、及其随时间或频率的变化曲线

>> 给出0D（单值）、1D（任意空间曲线）、2D（任意空间切平面）、3D（任意立体或实体或材料）结果可视化，显示电尝磁 尝表面电流、电磁损耗密度、功率密度分布、能
