CST电磁工作室简介，CST2013
录入：edatop.com 点击：
高功率电力变 压器中的高压护套、 避雷器、高压绝缘 等均能够使用静电 场求解器进行分析。
低频时域准静磁求解器

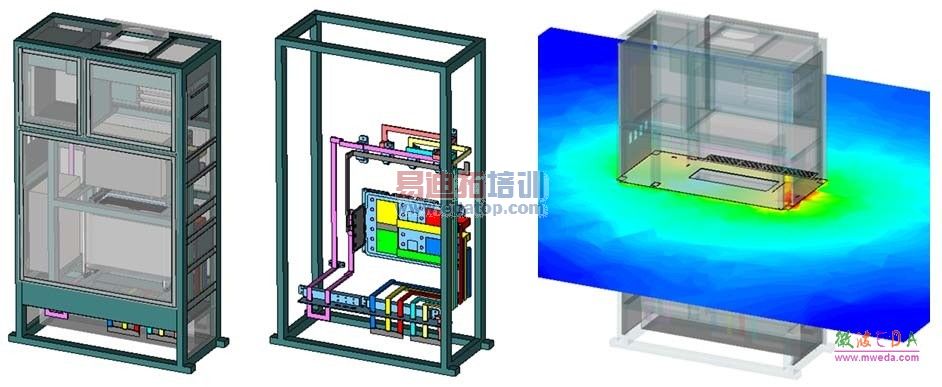

大功率AC50Hz-AC400Hz变流器电磁辐射场强分析采用CST电磁工作室的时域准静磁求解电磁工作室器为最佳。IGBT的强非线性带来很高的电流噪声。完整变流器（左下图）中含有AC-DC-AC三组母排（中）在其附近及整个机柜内激起很强的瞬态电场和磁场（右下图，某个时刻的|B|场）。
静磁场求解器
拥有基于六面体的有限积分和基于四 面体的有限元两种静磁场算法。可以根据结构和精度要求选择相应的子求解器。
磁屏蔽在光学准直装置中是相当重要 的。通常要求在地磁的磁化干扰下，屏蔽盒内的磁感应强度小于1毫高斯。双层屏 蔽盒（右下）比单层屏蔽盒（右上）的磁 屏蔽效能明显优越，各图的右边示出在同一切平面上|B|值。
