电磁兼容的数值仿真分析，CST2013
录入：edatop.com 点击：
2.2 天线对箱内电缆的EMS仿真
本算例模型见图10。一个10米长、2米宽、1米高的铝制箱体，上面有11条窄缝，单振子天线位于箱外1米处，工作于100MHz-1GHz频带，电压源激励，0到1GHz频带上的 辐射功率线性从0至0.14mW，箱内敷设了一条2米长线束，包含单线和同轴线两种线缆，各自端口50欧姆接地。要求天线辐照下线缆上的感应电压和电流。
图10舱外振子天线辐射对舱内电缆的干扰
此问题的难点是同轴线编织网与10米长箱体间巨大的 比例关系，对于场仿真算法来说，这势必导致网格数激增， 否则将影响仿真精度。加之箱体上狭窄的缝隙以及0.5mm 薄的铝壳，对于1GHz以下的频率，电磁波一定程度上仍可以穿透铝壳的。为此，铝壳不能采用PEC，而需考虑其电 导率和厚度的影响，如果对其划分网格则会导致网格步长仅0.5mm。 具体的仿真流程是：
a）单振子天线仿真，得出其全频带上宽带近场电流磁 流分布；
b）将近场源加载到整个箱体上，对箱体上的窄缝和其 内的同轴电缆采用集总电路等效精简模型，避免了直接对 这些细小的结构进行网格划分。得出天线对线缆的干扰 （图11）。显然同轴线的屏蔽效能较单线高得多。

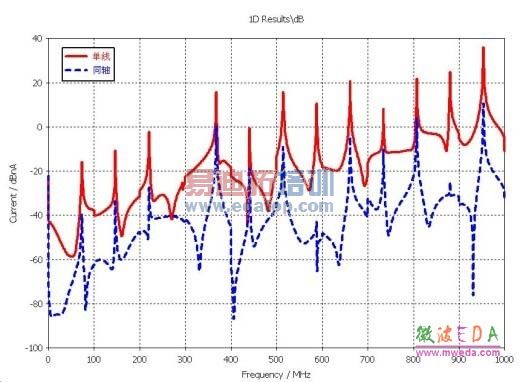

图11单线和同轴线上所感应的干扰电流
这些仿真案例可以适用于很多实际干扰的仿真：舰船上一部或多部天线工作在相同或不同的频段，它们工作时对甲板上或船舱内的线缆的耦合干扰分析。不但是舰载，而且可以仿真车载、机载、星载和弹载等平台上的辐射敏感度。
2.3 车载线缆EMI仿真
悍马车中三种不同线缆：单线、同轴线和双绞线，其上信号分别为正弦波（100kHz/0.26W）、三角波（周期 0.2us/7.5W）和差分方波（周期5us/0.4W）。模型见图12。 两条路径包含了五条不同的线型的线。

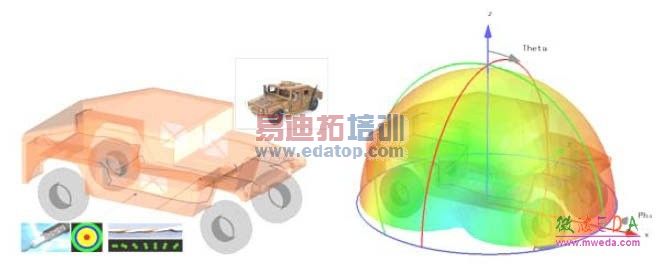

图12 左为车与两天线束，右为10MHz的辐射场
仿真中不但可以得出不同周期不同功率信号在空间中的辐射强度，而且还能够得出各线缆间的串扰，见图13。

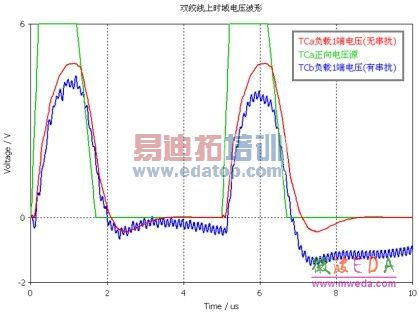

图13 双绞线上差分方波受到邻近信号的干扰
