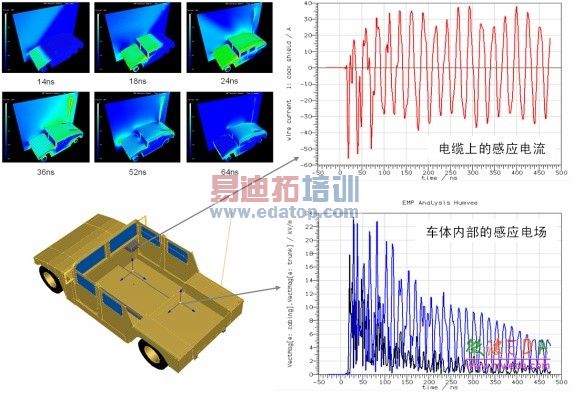

电磁兼容的数值仿真分析，CST2013
录入：edatop.com 点击：
b）辐射发射仿真（GJB151A RE102）
下面介绍辐射发射的仿真过程。同样，在正式仿真前 先要对该控制器各部分的辐射电平，也即对板上各部分走线电流大小进行判定。找出那些频率高且电流大的部分， 因为高频或者高谐波分量辐射较强。频率低或者电流弱的 部分则可以忽略。没有主次一股脑对整个板子进行仿真是不可取的，不但计算量增加，而且可能引入误差。本控制器频率最高谐波最丰富且电流最大的是上节所分析的三相 PWM驱动逆变电路。这部分的电流比其它部分高两个量级。
由于是辐射仿真，所以必须采用电磁场仿真，而不能使用路仿真软件。场仿真则必须有结构信息，这里是PADS 格式的PCB板（见图7）

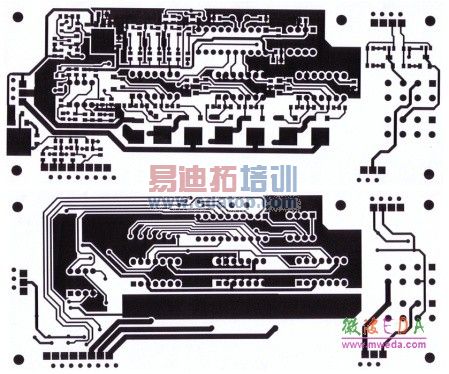

图7 电源控制器上下两层PCB板（PADS格式）

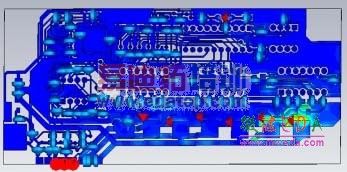

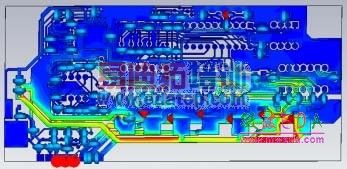

图8 某开关管在1W等功率激励下，PCB板上
15kHz、 1GHz、12GHz频点的电流分布（自上而下）
辐射仿真描述：整板上所有走线和无源器件均存在并保持在EDA软件找中的互连状态，对有源器件（数模芯片、三极管/FET等）则需要采用IBIS和SPICE模型置换，若没有这些模型则需要管脚阻抗匹配和电流电压源置换，这些源则采用上节路仿真中所得的信号波形进行激励。
由于RE102所要仿真的最高频率很高，高达18GHz， 同时板上信号频率仅15kHz，到18GHz的谐波分量相当地 小，这样悬殊的频段对于时域高频场仿真算法来说，仿真时间将相当地长；而对于频域场仿真算法来说，扫频带宽太宽，同样导致仿真时间太长。为此，通常采用求解广义冲击响应的方法，再乘以激励源的频谱合成最终的结果。
本算例中采用如下线性化方法：
a）有六个开关管，栅极电流极小，所以忽略，即栅源和栅漏间接高阻开路即可；
b）只需考虑漏源间的大电流，六只管子两两错位开通，其余时间闸断截止，将漏源结定义为电流源，电流源激励波形为上节路仿真中得到的波形；
c）在每个电流源处加上Delta冲击激励，定义PCB板上电流监视器（图8），1米法水平垂直电场场强接收天线（图9），通过场仿真得到相应的广义冲击响应；
d）通过实际激励信号的频谱最后合成实际工作情况下的响应。

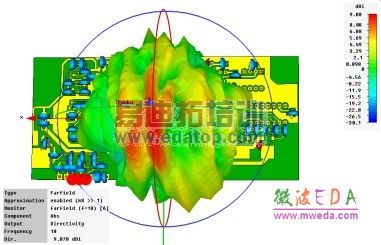

图9 开关管Delta冲击下，PCB板周边1米处信号的频谱
（0-18GHz）和1W激励下18GHz的远场方向图（下）
