K波段圆极化反射面天线的CST设计流程

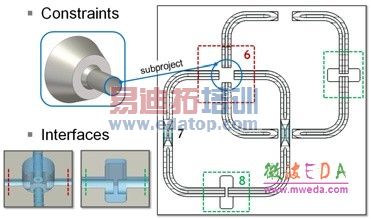

b）OMT分部件S参数仿真对OMT分析知，喇叭圆波导和两路正交圆波导的相对位置的尺寸是不变的，即构成约束Constraints。喇叭、移 相段、馈电E面方圆转换节是三个需要单独仿真的部件，定义各自的端口和相匹配的模式数，便于后续的DS级联。 三个部件均是电小尺寸的，所以这里采用频域有限元求解器F进行仿真。

edatop.com

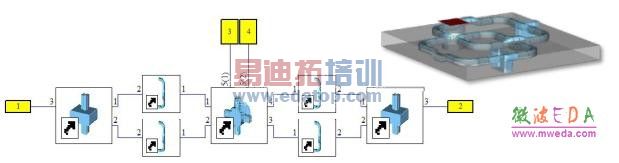

c）整个OMT组件S参数仿真在CST设计工作室（DS）将上述三个部件通过微波网络原理图相互连接。下图示出原理图和相应的三维实体模型。DS能够从原理图一键得到相应的三维结构。原理图中黄色端口1和2为馈源的两个正交模输入，端口3和4则是输 出给波纹喇叭的两个正交模式。通过在DS中定义嵌套的Tasks，采用SAM技术，在给定频带内，对1、2端口的驻波 进行优化，同时保证端口3、4模式间的隔离度。

edatop.com

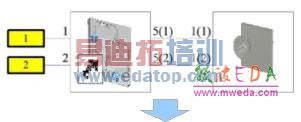

d）整个OMT组件S参数仿真 仍在上面的DS中，再将波纹喇叭的两个正交波导端口连接到端口3和4上形成右下图所示的微波网络。在DS中通过CST MWS co-simulation场路协同仿真，由电路仿真得到整个正交模馈源喇叭的天线方向图（右下下图）。

edatop.com

edatop.com

e）反射面天线方向图仿真

启动CST MWS将上步得出的正交模馈源喇叭方向图加载到主反射面的焦点处，通过积分方程求解器I中的多层快速多极子算法得出最终的方向图。耗时22分钟，内存2.2GB。
