CST微波工作室仿真设计微波无源器件简介
录入：edatop.com 点击：

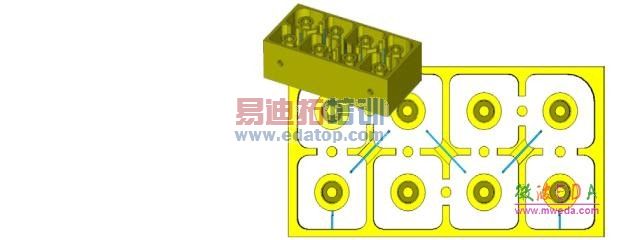

8阶腔体带通滤波器
采用CST MWS模式降阶求解器能够快速仿真任意结构形状的高Q值金属腔体带通和带阻滤波器，包含各种复杂的交叉耦合（如图中三段兰色线所示的交叉磁耦合）。它是将滤波器整体进行仿真，而不是经典的单腔双腔加互耦的局部分析法。模式降阶法由于只提供S参量仿真，没有场结果，所以仿真速度比频域有限元法明显快。模式降阶法支持两种网格：有限元四面体网格和PBA六面体网格，根据不同的结构采取最佳的网格。如这里的交叉耦合细线，采用六面体网格可以避免细小的网格。
LTCC蓝牙带通滤波器
采用CST MWS时域求解器快速仿真LTCC多层结构的各种器件。由于采用了PBA和TST网格技术，仿真可以精确计及任意有限厚度有限电导率的金属走线。左图示出带有不平衡输入到平衡输出巴伦的蓝牙带通滤波器的结构和仿真结果。可以看到，仿真与测试结果吻合相当好。

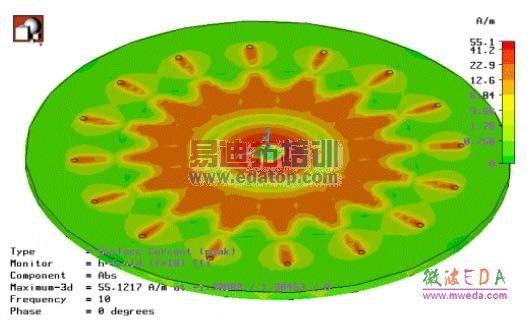

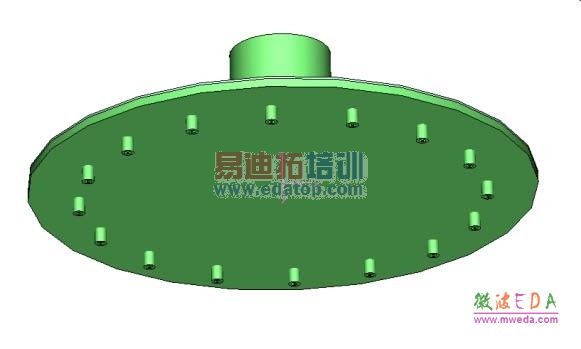

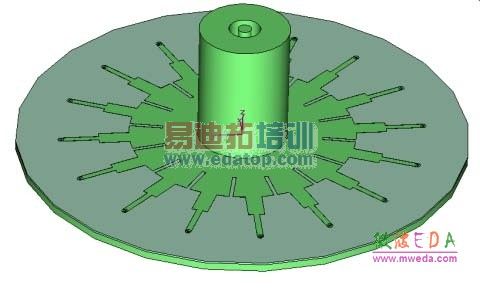

同轴1分16径向功分器

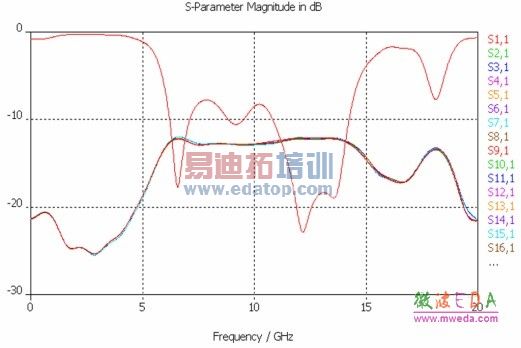

这是一个1进16出的等功率功分器，工作频率为7-14GHz。采用CST MWS时域求解器一次仿真便得出整个0-20GHz带宽中的驻波和传输特性。由于采用了PBA和TST网格，故可以采用比微带线厚度和缝隙大得多的网格进行高精度仿真。从S参量频率特性曲线可以看出，仿真结果是令人满意的。
