CST微波工作室仿真分析设计技巧
录入：edatop.com 点击：
为了迅速掌握时域算法，我们给出以下网格设置技巧：
1. 时域求解器手动网格设置三步曲
2. 时域求解器手动网格设置的高级概念
3. 时域求解器自适应网格设置两步曲
需要强调的是，以下设置是保守的，不是最优的，是以保证精度为前提提出的，故可能会造成网格数很大，使仿真时间增长。另外，仿真效率的提高还和其他设置有关， 如边界条件、频率、求解器等。建议先掌握下述设置，再根据具体问题进行网格的优化。对于一个熟练时域算法的工程师来说，通常只需2-3次仿真就能够保证结果是收敛可行的。
时域求解器手动网格设置三步曲

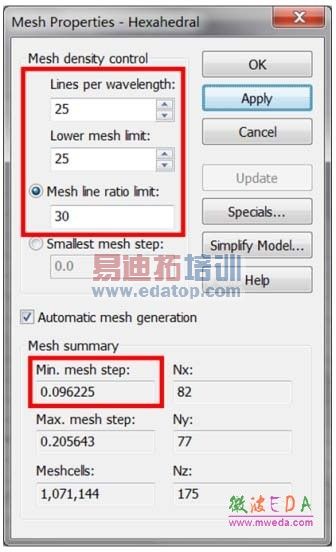

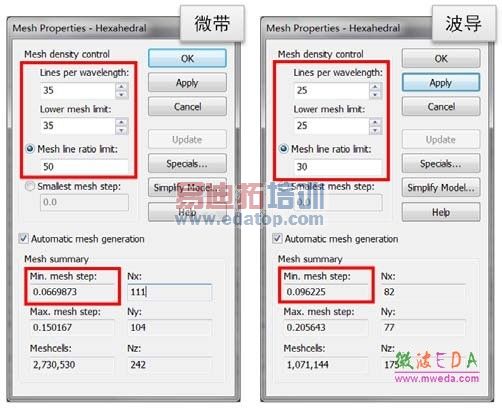

【第一步】必要条件设置。对于微带结构，设置35/35/50； 对于波导结构，设置25/25/30 / 88。
【第二步】最小网格（Min. mesh step）的最大化。此数越小，仿真时间越长。此数小一倍，则在所有其他条件不变的情况下，仿真时间增加一倍；相反地，此数大一倍，仿真时间减小一倍。所以此数越大越好！ 若此数与关键结构中最小间距可以比拟，则设置完毕。若此数远小于结构的最小间距，则必须采用限制最小网格步长（Smallest mesh step）的选项。最小网格步长的设置原则：等于仿真关键结构中最小尺寸乘以0.5至0.8。如最精细结构为0.25，则需设置最小网格步长应在 0.17左右。
