CST微波工作室创建抛物面模型操作实例
录入：edatop.com 点击：

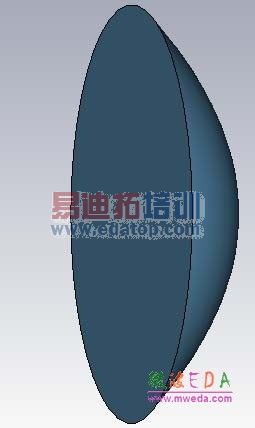

7) 点击Cover Planar Curve 命令，把图9 的曲线结构生成平面结构，并使其面围绕Y轴旋转360 度。软件即生 成3D立体结构：solid1，图10。
图10 3D 结构
图11 复制平移物体

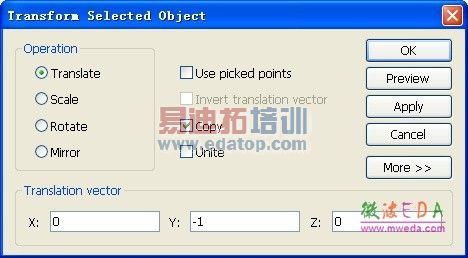

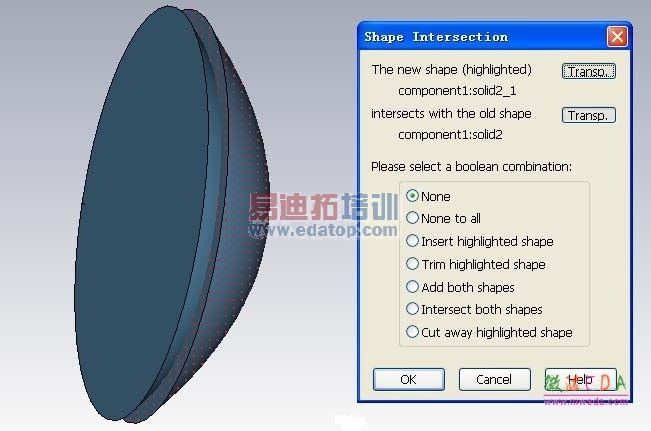

8) 把图10 的solid1 在Transform 中进行复制平移，向-Y 方向移动1个单位。设置如图11。点击确认后， 即可生成一个新物体：solid2，他们不进行任何布尔运算，都单独存在，如图12。
9) 选择新物体的平面，用Extrude 命令向外拉伸1 个（大小同刚才物体平移的数字）单位，生成solid3。把solid3和solid2 加在一起，生成新物体，图13 ；新物体 把原来的solid1 包含在里面，他们是部分重叠的。
图 13 新物体
