CST微波工作室创建抛物面模型操作实例
录入：edatop.com 点击：

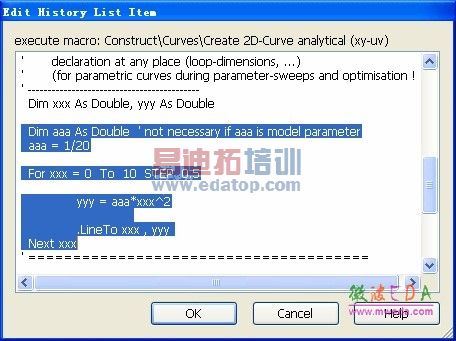

在主菜单Edit History List 下打开历史记录，如图4。在图4中选择Edit 打开软件原来的曲线设置，我们会看到现有曲线的方程， 如图5中的阴影部分。
4) 修改历史记录
因最后的立体结构是通过平面旋转得到的，故我们在下面的方程编辑中，可以只画出X 大于0 的部分。在图 5阴影区域中，把aaa 及方程修改如下：
aaa=1/20;
For xxx=0 to 10 STEP 0.5
yyy=aaa*xxx^2
具体如图 6。
图6 编辑历史记录
5) 在完成图 6 的修改后， 点击 OK ，软件即可在屏幕上生成所编辑的曲线，如下图 7。

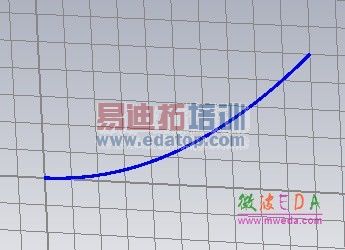

图 7 生成的曲线
6) 封闭生成的曲线

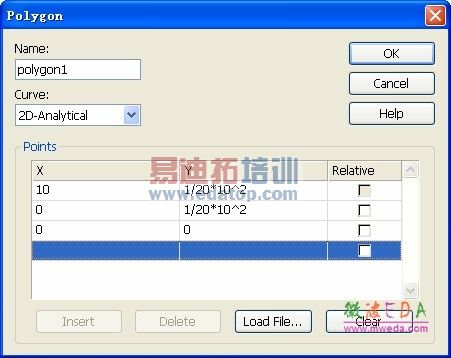

在2D建模器中，选择 Create Polygon ，输入刚才曲线的坐标（图8），生成直角折线，如图9。
图8 生成折线

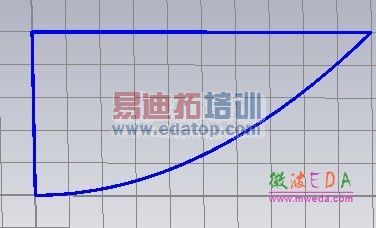

图9 对曲线进行封闭
