CST微波工作室创建抛物面模型操作实例
录入：edatop.com 点击：
这里通过一个具体算例，一步步地详细介绍在CST微波工作室中建立抛物面结构的操作方法，其具体步骤如下：
1) 目标： 建立一个曲面曲线为
的抛物面，x 的范围是从-10到10。
2) 在CST MWS 中，在主菜单中依次点击：Macros > Construct > Curves > Create 2D-Curve analytical(xy-uv) ，具体如下图1。
图1 菜单选择

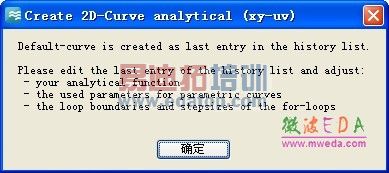

点击图1 的选项后，弹出如图2 的对话框。在图 2 的对话框中，提示软件已经建立了一条曲线，可以到历史记录里面对曲线方程和参数进行修改，来生成自己所需要的曲线。
图2 确认建立默认曲线

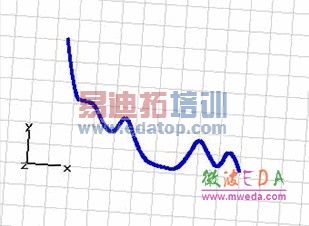

在点击图2 的确定后，软件会在作图区建立一条曲线，如下图3。
图3 已经建立的曲线
3) 对原有的曲线进行编辑
图4 打开历史记录
图5 具体历史记录
