CST中微带薄膜电阻的设置操作
录入：edatop.com 点击：
如下图所示，新建的电阻材料 Resistor 材料设置对话框中材料类型选用Normal，Conductivity 选项卡中电导率设为 L/(R*W*t)，这里采用参量设置，另需要设置L、R、W、t 四参量的值。其中R即为所希望电阻值。
2. 有厚度材料，材料属性设为 Lossy metal

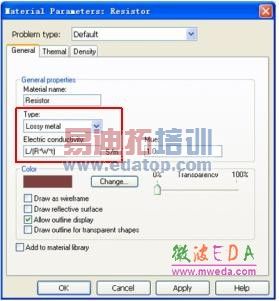

这种设置适用于工作频率较高，良导体微带线有一定厚度，但趋肤深度与带线厚度可比拟的情况。此时材料类型选用Lossy metal。如下图所示，电导率同样设为L/(R*W*t)。R即为所希望的电阻值。
这种设置另适用于电阻值较小的情况。当电阻值较大，材料属性与损耗金属特性相去甚远，则还是推荐使用第一种设置方法。
