CST中微带薄膜电阻的设置操作
录入：edatop.com 点击：
CST中设置微带薄膜电阻分为 3 种情况：
1) 微带线有厚度，趋肤深度远大于带线厚度；
2) 微带线有厚度，趋肤深度与带线厚度可比拟；
3) 微带线为零厚度。
以下左图为 1)、2)情况，右图为 3)情况。
微带薄膜电阻
如上图所示，在两微带线之间新建一个Brick 方块并定义其材料作为微带薄膜电阻，以下是3 种情况下各自材料的定义方法。
1. 有厚度材料，材料属性设为 Normal

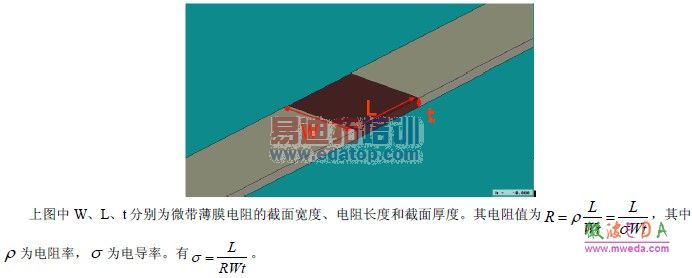

这种设置适用于微带线有厚度，趋肤深度远大于带线厚度的情况，如下图所示：
